一、系统特点
1、32级—65536级灰度控制，软件Gamma校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器端口1024，8个端口可带8192个像素点。
4、兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。
5、灯具的数据线接DAT，时钟线接CLK,负极接GND。
注意事项：
1、控制器端口带载512灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频灯数的增加而自动降低。
2、针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯具的地线连接到一起),默认情况下此控制器输出的信号为TTL信号。
二、按键作用
1、SPEED+键，加快播放速度****S-19。
2、SPEED-键，减慢播放速度S-01。
3、MODE+键，节目加。
4、MODE-键，节目减。
5、切换单节目播放模式P-XX 和 循环播放模式 A-XX, 同时按住SPEED-键 MODE+键，显示A-XX 为循环模式，退出循环模式 也是同时按SPEED-键 MODE+键。
6、设置芯片类型同时按住SPEED-键 MODE-键，进入芯片选择模式, 然后单独按 MODE- 切换芯片，切换到正确的芯片后 等8秒保存。
注意事项：按键选择完后不要关机，等待8秒钟所有设置自动保存，然后重启电源按新的设置开始工作。
二、产品参数
（一）显示器参数
①速度调节范围从S-01到S-19级可选：数值越小速度越慢，数值越大速度越快，多台同步****速度为S-16，设 置好速度等待8秒自动保存，重启电源。
②节目选择范围从P-01到P-16：最多可存储16种节目，每按一次则会切换
到下一个节目等待8秒自动保存。
③A-01自动循环：模式选择到A-01时则会自动从****个节目播放到最后一个
节目，依次循环。
注意事项：
1、设置按键则选择芯片类型，如灯芯片是1903，按设置键显示屏显示1903时，放开按键等待8秒自动保存后，重启电源正常运行。
2、1-15错误提示：①SD卡没有装好②显示器损坏
3、控制器错误指示灯常亮
4、正常运行时电源指示灯常亮，错误指示灯会随着控制器检测到的AC交流220V的同步信号缓慢闪烁，多台同步时，每台的错误指示灯闪烁频率和时间应该是一致和同步的，如果不一致表示控制器没有同步，需要检查控制器接电时候是一路220V交流上或者有其他电磁强干扰，然后再同时开机。
（二）储存卡参数
类型：SD卡（如控制灯数多时推荐使用高速SD卡）
容量：128MB—2GB
格式：支持FAT和FAT32格式
储存文件：*.led
注意事项：
如果需要多台控制器同步需要SD卡必须是一种规格的，如果是512M，则每台控制器都需要同一款512M，不同SD卡的读卡速度会不一致，会影响同步效果，并且每个SD卡都要格式化成一种类型。
（三）物理参数
工作温度 ：-15℃—65℃
工作电源：交流85-265V/50-60HZ输入
功耗：3W
尺寸：230(L)mm *155(W) mm *43mm(H)
重量：0.7KG
数据传输端口：八个
注意事项：
1.控制器正常运行时错误指示灯承闪烁状态，多台同步所有控制器电源必须接在同一条85-265V的主线上，同时开电错误指示灯则会一致闪烁，如不一致则不同步，如遇到错误，错误指示灯则会常亮。
2.将文件拷贝到SD卡之前，必须先对SD卡格式化，格式化成“FAT“格式。

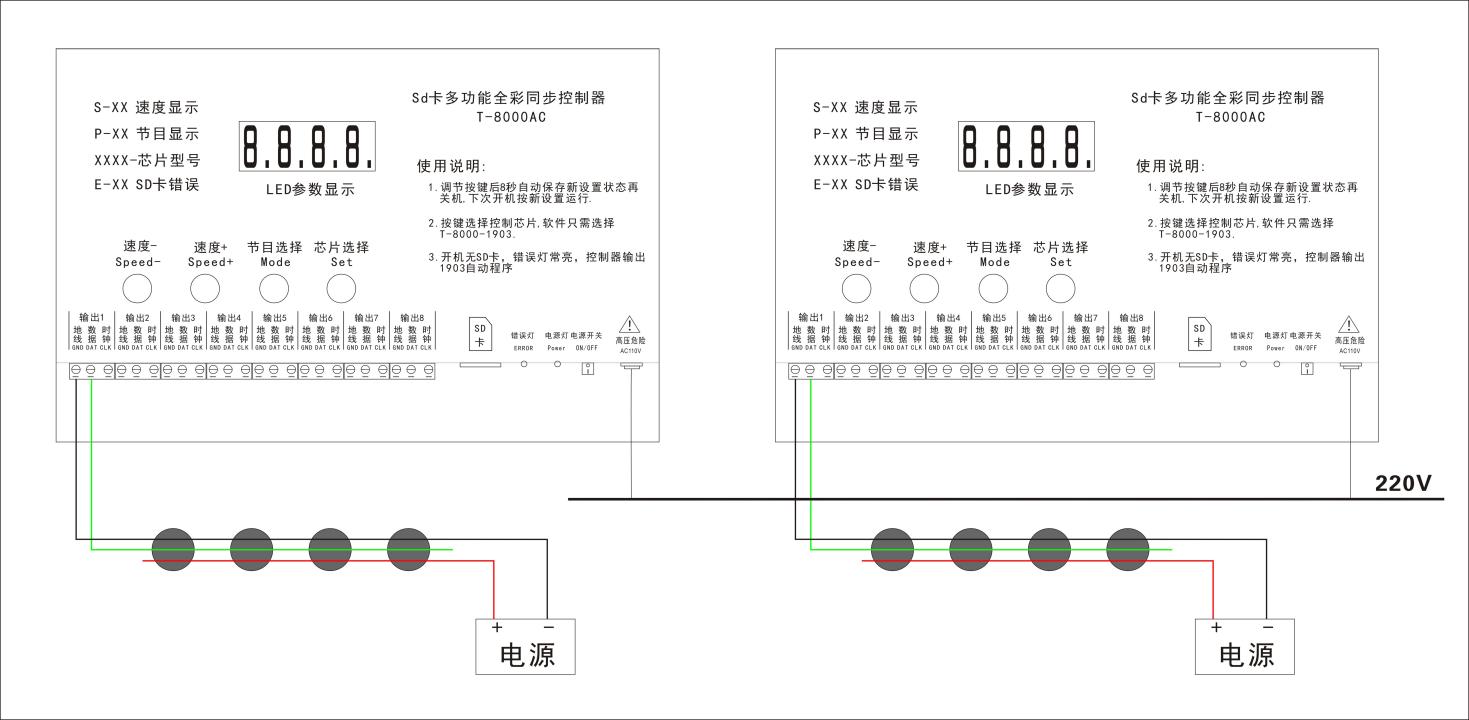

三、接线示意图
四、支持芯片类型
支持以下芯片类型：UCS1903,UCS1903B,UCS1909，UCS1912,TM1803,TM1804,TM1809,TM1812,UCS2903,UCS2909，UCS2912,8205,8206,16703,2811等单线芯片。TM1914,8206,9883等断点续传新片。MX5109,LPD6803,D705,P9803,MX8109,SM16716,SM16726,P9813,LPD8806,WS2801等双线芯片。
|
支持芯片 |
LedEdit软件对应型号 |
单台带载灯数 |
备注 |
|
UCS1903,UCS1903B ,UCS1909，UCS1912 |
T-8000-UCS1903 |
8192像素 |
有高速和低速之分 |
五、软件设置
注意事项：
控制器软件里选择类型请选择：T-8000-UCS1903,1903B,1909,1912
请按这个类型做程序，做完后直接拷贝到SD卡上插入控制器，然后你需要控制的灯是使用什么芯片的需要在控制器面板上通过设置SET按键来选择相应的芯片，这样你以后只需要制作一个节目就可以通用在每个控制器去。控制不同类型的灯，极大简化了设计人员的重复性劳动，提高了效率。
钱多多讲解新T8000ACC操作说明抖音视频
