二维码内有接线视频

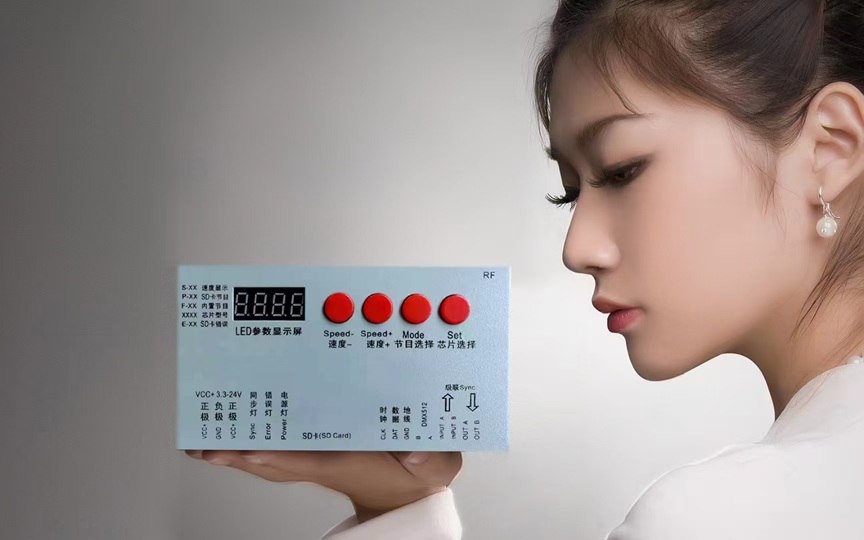

一、产品特点：
1. 工作电压：DC 5V-24V
2. 额定功率：2W
3. 信号输出端口：1个，****可带2048个像素点（1个芯片=1个像素点）
4. 控制范围：1-2048
5. SD卡：本产品标配128MB的SD卡，支持FAT和FAT32格式，储存文件格式*.led
6. 支持多台级联同步（需在插入SD卡状态下实现）。
7. 32级—65536级灰度控制，软件Gamma校正处理。
8. 支持各种点、线、面光源，支持各种规则，异形处理。
9. 兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。
10. 产品尺寸：158*79*25MM
11. 净重：0.24KG
12. 工作温度：-10℃∼45℃

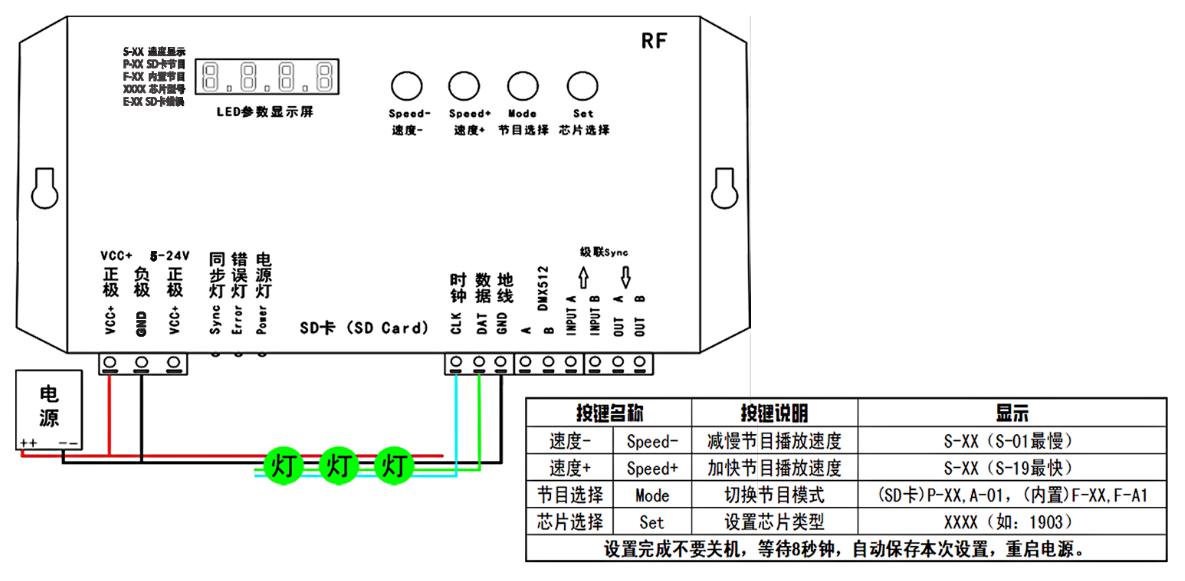

二、接线方法：
1. 普通的SPI灯具的数据线接DAT，时钟线接CLK,负极接GND。接单线IC的灯具时，无需接CLK时钟线。
2. DMX512灯的A线接控制器的端口A，B线接控制器的B端口。
3. 控制器端口带载不超过512个像素点时，播放速度可达30帧/秒，端口带载512-1024点时，帧频随灯数的增加而降低，超过1024点时，速度会更慢。
4. 针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯具的地线连接到一起),默认情况下此控制器输出的信号为TTL信号。
5. 如果多个控制器级联同步，则SD卡必须具有相同的规格。例如，如果使用128M卡，则每个控制器都需要相同的128M卡。不同SD卡的读卡速度可能不同，这会影响同步效果，并且每个SD卡都必须格式化为相同类型的“FAT”或“FAT32”。

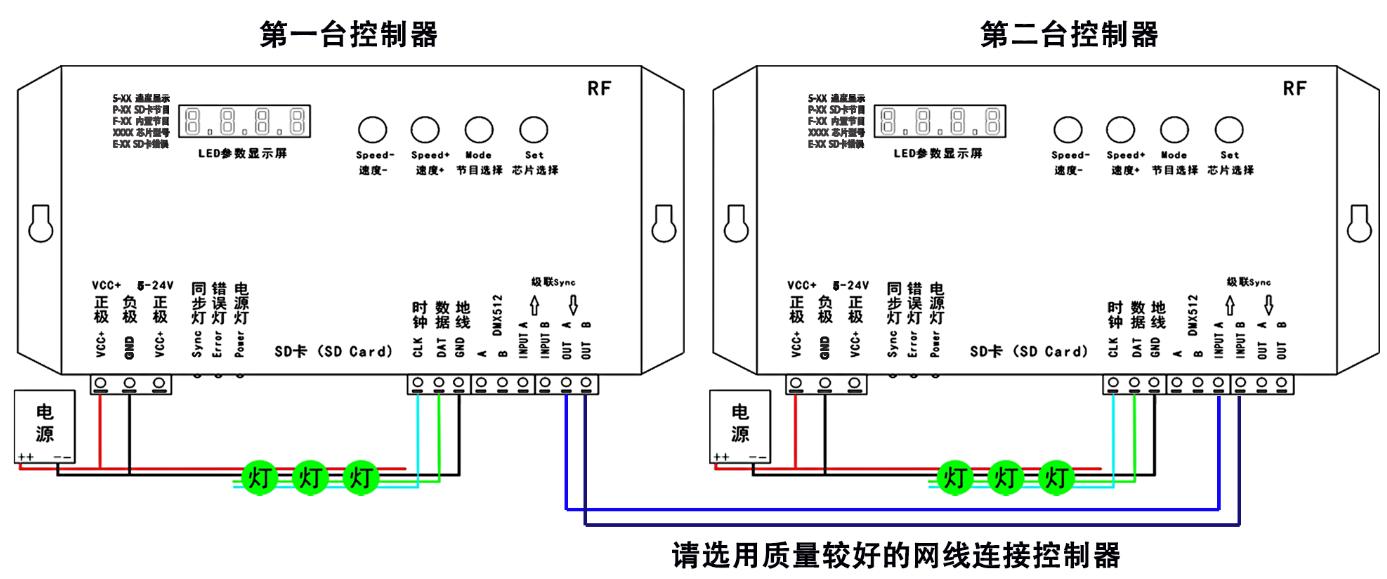

6. 多个控制器级联，用信号线连接****台控制器的OUT A和第二台控制器的INPUT A，再用另一条信号线连接****台控制器的OUT B和第二台控制器的INPUT B。以此类推，可以连接多个控制器。
7. 多台控制器级联，只需控制****台控制器。插卡使用，每台控制器都要插卡，卡里节目数量要一样，同序号的节目点数和速度要一致。
三、不插SD卡的使用方法：
1. 打开控制器和灯具的电源。
2. 显示F-XX，控制器内置97个节目模式，可以在不插卡的状态下使用。按“节目选择”（Mode）切换节目模式。一共97个节目模式，F-01至F-96和F-A1（96个节目循环播放）。
3. 按“速度-”（Speed-）和“速度+”（Speed+）调整播放速度。S-01最慢，S-19最快。
4. 不插卡状态下，不能选择芯片，控制器可以适用于所有兼容1903协议的灯具。
5. 内置程序只适用于单路最多1024点。
四、插SD卡的使用方法（多台级联同步，只能在插卡情况下才能实现）：
1. 插入SD卡。（本产品标配128M SD卡,可存储多达30个节目，如需在SD卡存放更多节目，可以换更大内存的SD卡。）
2. 打开控制器和灯具的电源。
3. S-XX：速度调节。“速度-”（Speed-）和“速度+”（Speed+）调整播放速度。S-01最慢，S-19最快。多台同步最快速度为S-16。
4. P-XX：节目选择。“节目选择”（Mode），切换节目模式。SD卡里一共23个节目模式，P-01至P-22和A-01（22个节目循环播放）。
5. 插卡状态下，按“芯片选择”（Set），设置芯片类型。
6. 等待8秒钟所有设置自动保存，重启电源。
五、注意事项：
1. 如果显示E-15,此为错误提示：①SD卡没有装好②显示器损坏。
2. 控制器有3个指示灯：①电源灯②同步灯③错误灯
3. 将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。SD卡必须要格式化成“FAT格式”。
4. 控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。
六、常见问题处理：
问题1：上电后，灯具没有效果变化，且控制器故障灯闪烁。
答案1：故障灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有：
① SD卡里面为空，没有效果文件。
② SD卡里面效果文件*.led文件和控制器型号不匹配，请在软件里面正确选择控制器的型号 T-1000-UCS1903，或者K-1000并重新制作效果文件*.led.
③ SD卡在拷贝效果文件之前没有格式化成FAT格式。
④ 更换SD卡后再进行测试，排除SD卡坏的可能性。
问题2：控制器上电后，指示灯正常，但灯具无效果变化
答案2：这种情况的原因有以下几点：
①请检查灯具的信号线和控制器有没有正确连接。
②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接到一起。
③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。
