一. 系统特点

1、32 级—65536 级灰度控制，软件 Gamma 校正处理。

2、支持各种点、线、面光源，支持各种规则，异形处理。

3、脱机或连接 DMX 控台模式下：

普通单线灯具，控制器每端口支持 1-1024 像素点，8 个端口可带 8192 个像素点。DMX512 灯具，控制器每端口支持 1-256 个像素点，8 个端口可带 2048 个像素点。

4、连 matrix 使用时：

普通单线灯具，每端口控制 170-680 个像素点（即 1-4 个域），单机最多可带 5440 点。DMX512 灯具，控制器每端口支持 1-256 个像素点，8 个端口可带 2048 个像素点。

5、接单线 IC 的灯具, 灯具的数据线接控制器输出端口 DAT，灯具的负极线接控制器输出端口 GND。

6、接 DMX512 灯具，灯具信号 A 线接控制器输出端口 D+/A，灯具信号 B 线接控制器输出端口 D-/B。

注意事项：

1、控制器端口带载 512 灯时，播放速度可达 30 帧/秒，端口带载超过 512/1024 灯时，帧频灯数的增加而自动降低。

2、针对 TTL 信号的输出，控制器一定要和灯具进行共地（也就是将控制器的地线输出和灯具的地线连接到一起)。

3、如果多台控制器脱机同步，要求 SD 卡必须是同一规格，比如使用 1G 卡，则每台控制器都需要同一款 1G 卡，不同 SD 卡的读卡速度可能不一致，会影响同步效果，并且每个 SD 卡都要格式化成同一种类型（FAT 或 FAT32）。

4、将文件拷贝到 SD 卡之前，先对 SD 卡格式化，格式化成“FAT”或“FAT32”和“exFAT"格式。

二．技术参数：

1、输入电压：AC90V-230V ；

2、输出像素点：8196 点；

3、额定功率：4W；

4、工作温度：-10℃-45℃；

5、净重：1.2KG；

6、储存 SD 卡：高速 SD 卡（1GB-2GB）；

7、SD 卡格式：FAT 或 FAT32和exFAT, 大容量卡多文件时必须格式化成exFAT；

8、信号输出端口：8 个；

脱机使用：

控制器带四位显示屏，芯片型号调整需要在脱机状态下（插上随机配备的 SD 卡）才能进行。支持的芯片型号：UCS19**,UCS29**,TM18**,WS281*,SM1670*,GS8205,GS8206,6812,9823,9883,TM1914,

LPD1886,DMX512,UCS512,WS2822 等芯片,如需增加其他芯片的支持请告知您的供应商。

脱机软件使用 ledmagic2025或者lededit2014，做程序时在软件里选择控制器型号 K-8000ALL，不用在软件里选择支持的芯片。多台控制器同步时各台控制器可以支持不同的芯片。

多台控制器级联使用，使用脱机软件 ledmagic2025 录制程序，输出可选新格式和兼容老格式最多可添加 100或者31 个节目，程序输出时，

最终会生成与控制器数量相同的程序文件夹（比如 3 台级联），

每个文件夹中都会生成 1 个名为 K-8000.led 的程序文件（也可把文件名改为 00.led），把程序文件拷入相应的控制器 SD 卡中插到控制器上即可。

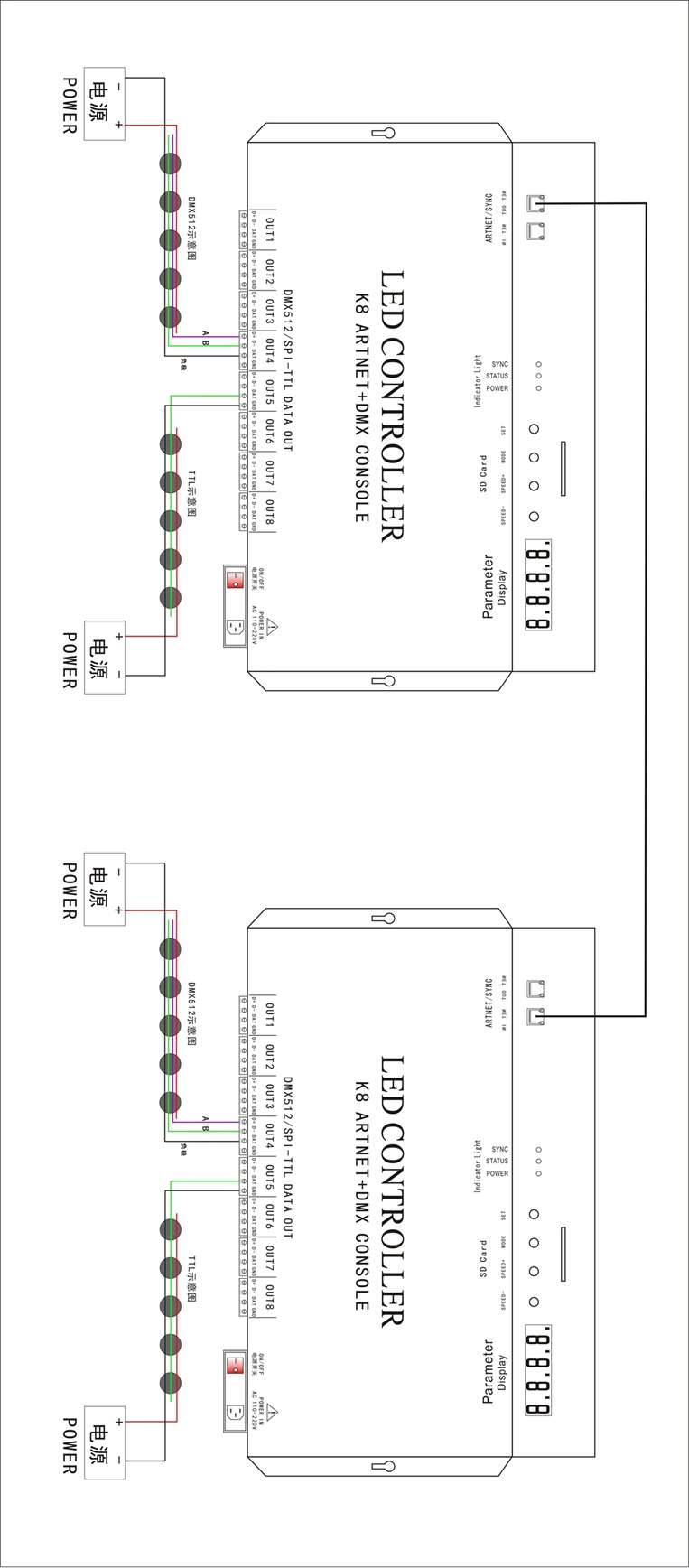

控制器脱机多台同步时通过网线连接，用网线把****台的 NET OUT 和下一台的 NET IN 连接起来即可， 后面控制器依此方法进行连接，多台级联后，****台为主控，后面的为分控，节目和速度均在主控上进行调节即可。

一个网卡下来最多能带 170*256=43520 点。当每路设置带点数为 680 点时，就是占用了 ARTNET 的 4 路，那一台 8 口控制器总共占用 ARTNET 4*8=32 路，这样计算，控制器每路满载时 1 条线路最多只能 8 台控制器级联使用，最多 43520 点。如果现场需要带更多的点，需要在电脑上另行增加网卡，就可以再带 43520 点。

连接 DMX512 灯控台或 KTV 智能控制器（卡龙头插口连接）

本控制器接入 DMX 控台时占用DMX 地址为 6 段（6 个通道），通过控台推杆调节控制器播放的灯光节目、速度、总亮度以及 RGB 三种颜色的灰度值大小。

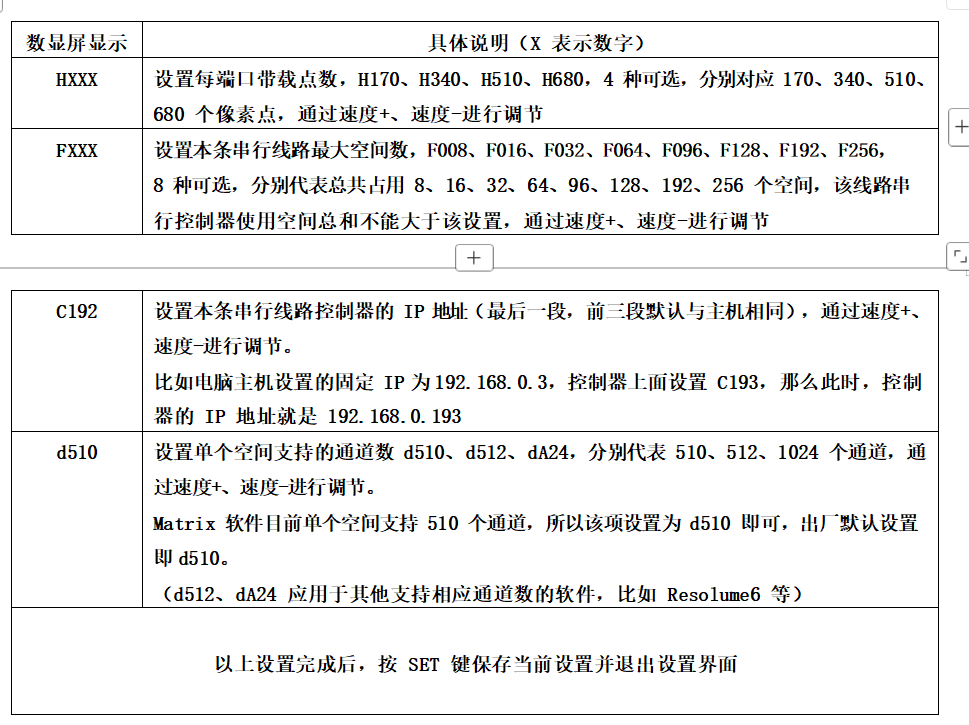

6 个通道具体含义以及可调值范围如下：

****通道：节目调节，可调值 0-255

第二通道：整体速度调节，可调值 0-255

第三通道：整体亮度调节，可调值 0-255

第四、五、六通道：调节红、绿、蓝灰度值，可调值 0-255

做程序时在软件里选择控制器型号 K-8000ALL，做好的文件拷入 SD 卡插到控制器上。控制器在接入 DMX 控台后，数显屏会显示 dXXX，XXX 三个数字就是控制器占用的 DMX 首

段地址，可以通过速度+、速度-键进行首段地址设置，设置好首段地址后，等待 8 秒左右， 控制器会自动保存地址，下次开机自动使用该首段地址。
