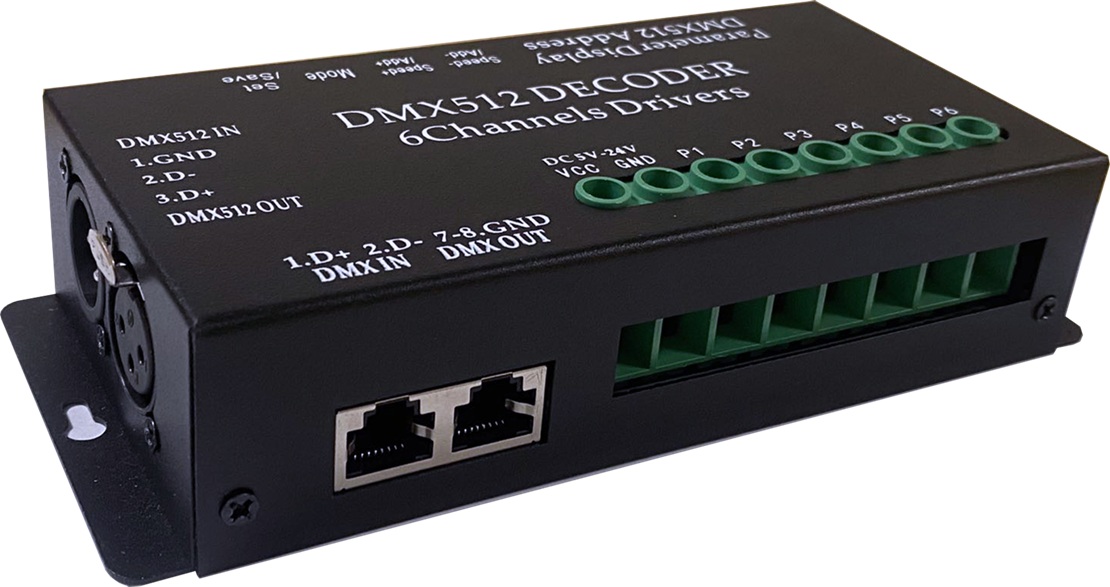

一、产品规格：
1. 输入电压：DC 5V-24V
2. 额定功率：2W
3. 输出电流：单路输出电流10A，6路合计60A
4. 适用范围：低压LED七彩灯具、低压LED单色灯具等
5. 调光功能：0-255可调光
6. 效果功能：可实现效果开关、调光、颜色渐变、颜色跳变、爆闪等，内置7个节目P1-P7，P0为黑帧=关闭效果
7. 控制模式：DMX512控台，独立使用（不接控台）；单台播放，多台级联
8. DMX信号：网口或卡侬头
9. 四位数码显示屏，四个按键按钮，操作简单方便。
10. 通道：6通道，可升级为8通道
11. 外形尺寸：16厘米x8厘米x4厘米
12. 净重：0.4公斤

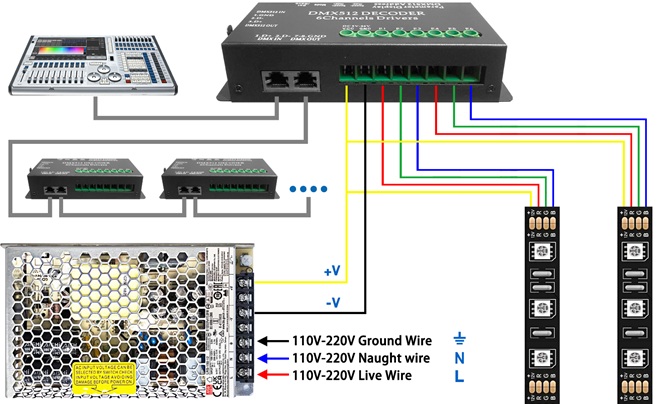

二、接线方法：
1. VCC连接到电源的正极，GND连接到电源的负极。电压范围为DC5V-24V。
2. 六个端口：P1、P2、P3、P4、P5和P6，连接灯具（3通道RGB、4通道RGBW、5通道RGBWW或单色灯条）。灯具的正极连接到VCC，红、绿和蓝对应接入P1、P2和P3。
3. 通过网线或XLR电缆连接控制台。也可以连接多个解码器来控制不同的区域。
4. 控制器信号线布线原则：
① 信号线使用超五类以上网线。
② 从控制器端口到灯带的距离不超过20米。
③ 灯具之间的串联信号线距离不超过3米。
④ 控制器之间的串联信号线距离不超过80米。
⑤ 信号线两端有标记，信号线电源线套管施工。
四、解码器独立使用方法（不接控台）：
1. 四位数码显示说明：通电后，显示屏显示XXPX，左侧XX表示播放速度，右侧的PX表示内置节目序列。
2. 共有9个内置程序，从P1-P8，其中：
P0 黑帧
P1 RGB跳变
P2 七彩跳变
P3 RGB渐变
P4 七彩渐变
P5 P1-P6循环
P6 另一种七彩渐变
P7 P1-P6循环
P8 6通道全亮
显示速度从01到99，01为最快，99为最慢。
3. 四个按键操作设置：+ - 调速度，Mode调节目，Save保存设置。
五、解码器连接DMX控制台的使用方法：
1. 四位数码显示说明：通电后，显示屏显示dXXX，表示DMX地址码，范围从001到512。
2. 四个按键操作设置：+ - 调地址码，Mode切换d模式和A模式，d模式是常规6通道模式，A模式为升级8通道模式，Save保存设置。
3. 连接控制台后，不能直接在解码器上调节目，要通过控制台的推杆调整灯光效果。
六、多个解码器级联同步使用：
1. 通过网线或XLR线连接多个解码器。
2. 不同地址代码的操作：每个解码器都调整到d001（按“+”或“-”），即同步状态。
3. 不同地址代码的操作：****台解码器被设置为d001，第二台解码器被设置成d007，依此类推。
七、新增功能介绍：
1. 接入DMX控台后，默认显示dXXX，为dmx地址。
通过按MODE模式键可切换到A模式即8通道模式，显示AXXX；可切换到E模式即单色模式，显示EXXX；可切换到C模式即3通道模式，显示CXXX。
2. A模式8个通道的定义：通道1-6调颜色亮度，通道7调节目效果，通道8调速度。Mode键可来回切换回d模式（普通6通道模式）和A模式（升级版8通道模式），按Save/Set键保持设置。
3. E模式即单色模式，6个通道都根据通道1调色，可以只占控台1个通道。
4. C模式为RGB3通道模式，使P4P5P6表现与P1P2P3相同，可以只占控台3个通道。
5. 通道7切换效果一共16个效果，推杆值每16切换到下个效果，通道8为速度，每隔4个数值调节一个速度。
3. 通道7切换效果的定义：
① 0-15 和dXXX模式一样的按1-6通道推杆值输出1-6个通道的颜色亮度值。
② 16-31 6通道亮灭闪动,亮的时间和灭的时间一样,速度由通道8数值确定,数值越小闪动越快。
③ 32-47 6通道亮灭闪动,亮闪一下,然后灭的时间通道8调节。
④ 48-63 123通道和456通道反向亮灭,123亮456灭,456亮123灭,通道8调速度。
⑤ 64-79 RGB跳变模式,14亮切换25亮切换36亮,亮度是各自灰度值,通道8调速。
⑥ 80-95 七彩跳变,和节目5一样。
⑦ 96-111 按个通道灰度值快速的渐变,也可调速。
⑧ 112-127 按个通道灰度值慢速的渐变,也可调速。
⑨ 128-143 稍快渐变方式3,也可调速。
⑩ 144-159 慢速渐变方式3,也可调速。
⑪ 160-175 RGB快速渐变13渐变24渐变36渐变。
⑫ 176-191 RGB慢速渐变13渐变24渐变36渐变。
⑬ 192-207 七彩慢速渐变。
⑭ 208-223 6通道单色跑动。
⑮ 224-239 6通道单色来回跑动。
⑯ 240-254 6通道灭到跑马全亮。
⑰ 255 和节目1一样按1-6通道灰度值静态点亮。（已经升级 看下面的升级说明）
备注：6路解码器新升级时间和升级功能解释：
2026-06-20升级：根据朋友们建议增加了1个RGBW 4通道的跳变节目，不接控台增加了内置节目9，1 2 3通道接红绿蓝灯，4通道接白灯，节目9效果为4通道白色亮度为10%，1 2 3通道RGB跳变, 展示的效果就是 粉红 翠绿 天蓝色跳变。
后面会继续根据朋友们建议多增加内置节目效果。
2026-05-20升级： AXXX模式节目17，最新升级调整为A模式下第7通道节目通道推到****255的第17节目时，通道8为调整1-6通道的总体亮度，从黑灯的0到****255.
2026-05-20的另外一个升级：可以在不连控台的状态下设置DMX的地址：不需要接控台，关机状态按SET键开机直接进入DMX512控台模式的参数设置，以前保存的dXXX可以按 + - 调整DMX地址XXX，按MODE键可以切换 d A C E模式，调整好后按SET键保存参数并退出设置模式调到内置程序。
