T4000-GPS也称 K4G，独立的4路SPI和4路DMX512输出，
每路SPI可带1024点，4路可带4096点。
T4000-GPS 和 T4000AC的区别：
1. 户外使用时是 T4000ACC单****流同步控制器的****升级，
2. T4000ACC当AC220V交流受到干扰导致控制器不同步时，
机器需要关电然后同时上电才能再次实现同步，
T4000-GPS不需要同时开电，只要找到GPS或者北斗卫星信号
就可以实现同步
3. T4000-GPS可加载时间文件，可按时间文件里的设置定时
定点播放特定节目，定时节目每天的循环时间和播放时间
以及设置特定节日和时间播放特定节目。
一、系统特点：
1. K4G LED控制器带4路SPI和4路DMX512信号输出
2.SPI输出时每路可带1024点，总共带4096点，DMX512输出时每路可带256点，总共可带 256*4=1024点。
3. K4G控制器内置GPS模块，可实现多台K4G控制器的GPS全球同步
4.播放节目的程序SD卡中可加配置文件，可指定日期指定时间播放指定节目，无须客户特定 场景手动调整节目，方便客户使用。
5. K4G控制器可以选装4G模块，成为一台带4G移动物联和云服务的智能控制器，可以远程下载节目和配置信息，手机调节，远程开关机，OTA空中升级等云上智能控制的功能。
6. K4G内置了FLASH ROM存储器，可以把SD卡里的节目导入到内部存储器中，或者通过云服务把本地电脑新做的节目空中下载到内部存储器中，提供另外一种方便的使用方法。
二、按键作用
1、SPEED+键，加快播放速度****S-19。
2、SPEED-键，减慢播放速度S-01。
3、MODE 键，切换节目程序。
4、SET键，设置芯片类型，选择当前芯片等待8秒钟自动保存后，重启电源。
5、按键选择完后不要关机，等待8秒钟所有设置自动保存，然后重启电源按新的设置开始工作。
三、 产品参数
（一）显示器参数
1调节范围从S-01到S-19级可选：数值越小速度越慢，数值越大速度越快，多台同步****速度为S-16，设置好速度等待8秒自动保存，重启电源。
2通电之后，显示屏显示7-XX，7指的是信号，XX指的是速度（信号分为三等级 7-XX没信号 8-XX中等信号9--XX满格信号）
3 数字显示到 8-XX才可以达到同步 9-XX 信号****
（二）储存卡参数
SD卡：2G 禁止带电插拔卡
格式：支持FAT和FAT32格式
储存文件：*.led
注意事项：
如果需要多台控制器同步需要SD卡必须是一种规格的，如果是2G，则每台控制器都需要同一款2G，不同SD卡的读卡速度会不一致，会影响同步效果，并且每个SD卡都要格式化成一种类型。
（三）物理参数
工作温度 ：-30℃—85℃
工作电源：交流85-265V/50-60HZ输入
功耗：3W
尺寸150(L)mm *180W) mm *44mm(H)
重量：1.3KG
1.将文件拷贝到SD卡之前，必须先对SD卡格式化，格式化成“FAT“格式。

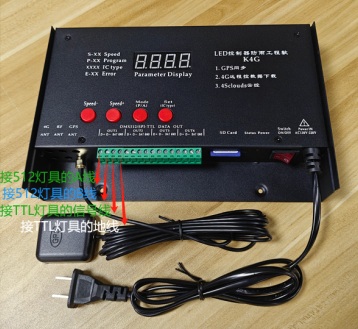

一、接线示意图
二、支持芯片类型
UCS1903,UCS1903B,UCS1909UCS1912,TM1803,TM1804,TM1809,TM1812,UCS2903,UCS2909
UCS2912,8205,8206,16703,2811等单线芯片。TM1914,8206,9883等断点续传新片。MX5109,LPD6803,D705,P9803,MX8109,SM16716,SM16726,P9813,LPD8806,WS2801 等双线芯片。
DMX51RGB DMX512RGBW UCS512C, TM512AC, SM1651X SM1751X GS512 GS8512 MX512等512芯片
|
支持芯片 |
LedEdit软件对应型号 |
单台带载灯数 |
备注 |
|
UCS1903,UCS1903B ,UCS1909，UCS1912 |
T-8000-UCS1903 |
TTL 8192点DMX512 1024点 |
有高速和低速之分 |
三 软件设置
温馨提示：
控制器软件里选择类型请选择：T-8000-UCS1903,1903B,1909,1912
请按这个类型做程序，做完后直接拷贝到SD卡上插入控制器，然后你需要控制的灯是使用什么芯片的需要在控制器面板上通过设置SET按键来选择相应的芯片，这样你以后只需要制作一个节目就可以通用在每个控制器去。控制不同类型的灯，极大简化了设计人员的重复性劳动，提高了效率 。
