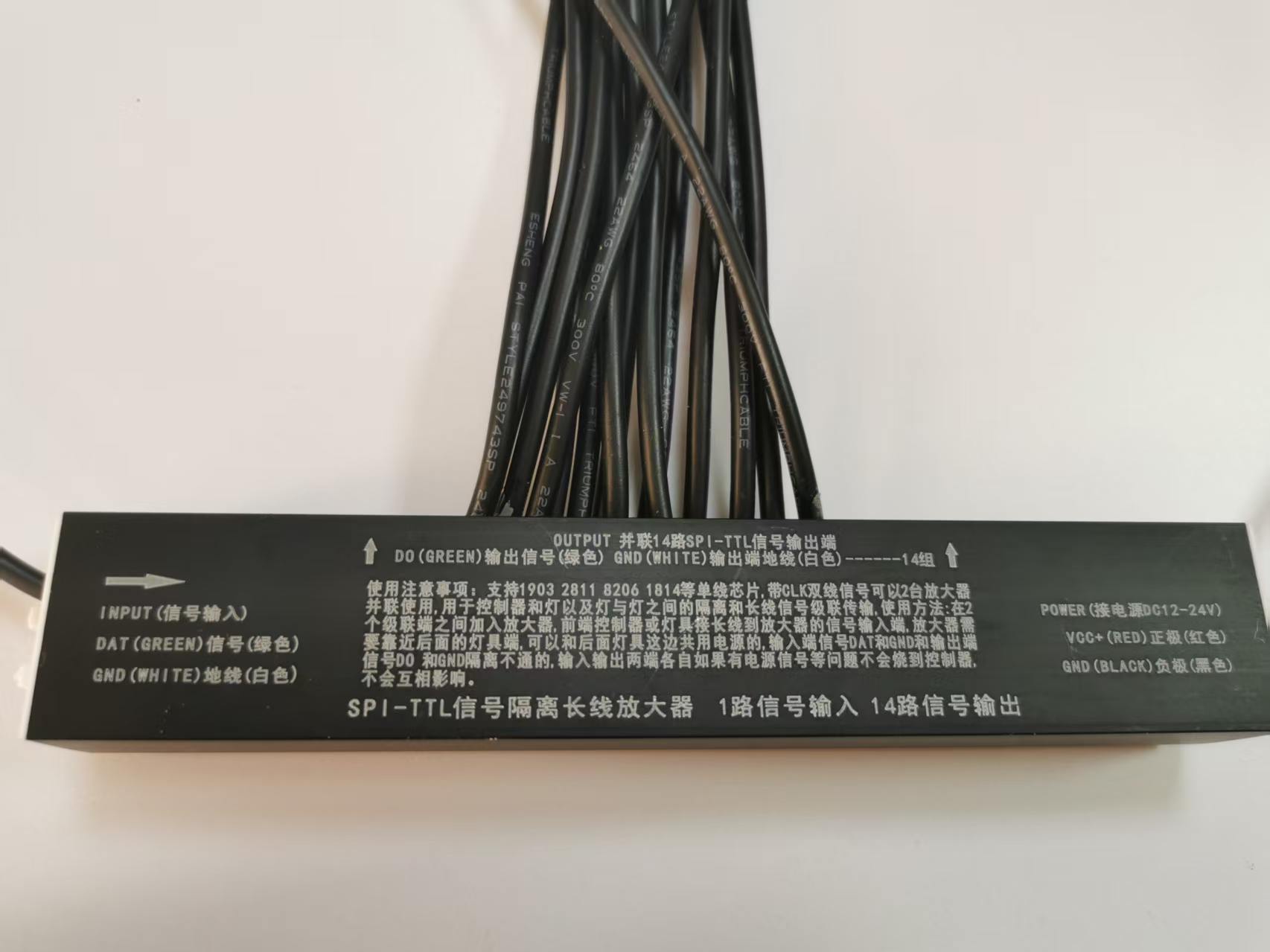

1出14 TTL信号隔离长线驱动放大器说明书
TTL信号隔离放大器也称SPI信号隔离信号放大器，信号输入端和输出端通过光电隔离，前后端遭接错电或者雷击等误操作不会影响到另一端，内置驱动放大电路，前后端控制器和灯或者灯与灯之间距离可以达到50-100米以内
INPUT输入端为1组双拼线，接控制器或者前一个LED灯的信号输出，绿色线为前端信号输出的数据线，白色线为前端信号输出的地线，
OUTPUT输出端为14组双拼线，绿色线为后端信号输出的数据线，白色线为后端信号输出的地线。
POWER红色线和黑色线并联接入后面LED灯的电源VCC和GND，电源为DC5V-24V,红色接电源的正极VCC，黑色接电源的负极GND,
INPUT输入端和OUTPUT输出端的地线是隔离的不能连接在一起。

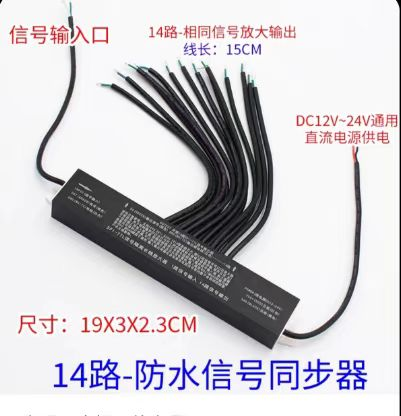

本隔离长线驱动放大器接法如图：
