品名：T1简易控制器-可接控台

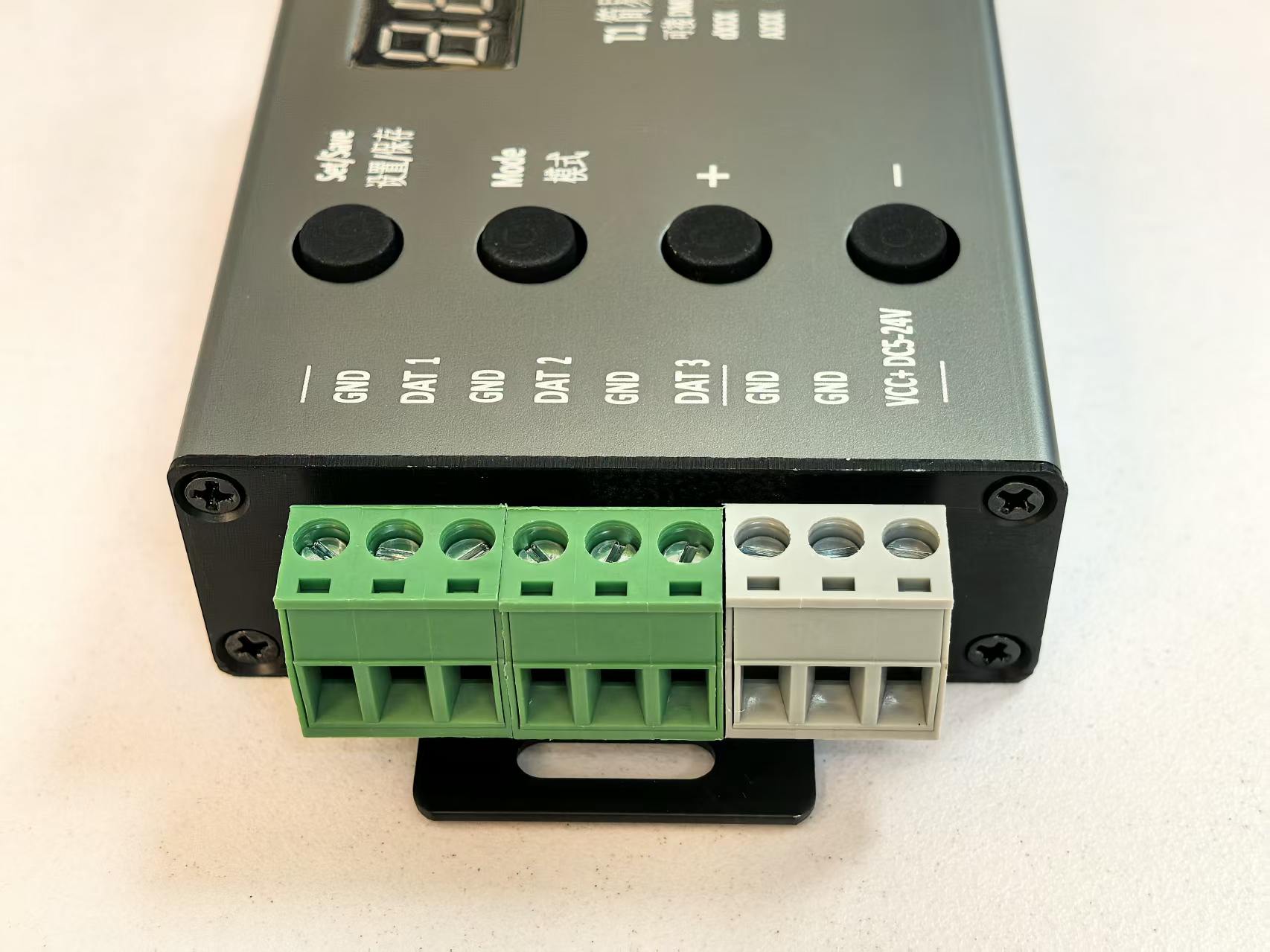

一、概述：T1简易控制器铝合金外壳,带显示屏显示参数,4个按键调节参数和设置,内置DCDC电源芯片,支持直流DC5V-24V下工作,输出并联5路SPI-TTL信号,每路可带1024点,用于支持兼容1903 2811 1812 16703等单线协议和带断点续传芯片的幻彩灯条点光源等LED产品,支持SPI-TTL的单线协议3通道芯片：1812 1804 16712 1912 1903 2811 1916 16703等单线归零码芯片和带断点续传功能的芯片,T1简易控制器内置了303个节目,开机显示PXXX表示节目数,P001-P303按-+调节播放节目,按MODE模式键切换PXXX调节节目模式和S-XX调节速度模式,按SET按键保存设置。
PXXX调节节目
S-XX调节速度
LXXX数点功能
二、T1简易控制器运行内部效果模式介绍：
T1简易控制器开机后4位数码管会显示PXXX,这里P表示节目,后面的3位数字XXX3表示运行的内置的第几号节目,目前内置的节目为303个,通过按-和+键调节要运行的节目
运行速度调节：按MODE键可以切换PXXX模式和S-XX模式,S-XX的后2位数字表示速度，通过按键-和+调节速度，速度范围1-32，1-16节目为正向走，17-32节目为反向走，内置的繁星效果节目通过调节速度来调节繁星密度和渐变快慢。
节目和速度调节完后需要保存的需要按SET/SAVE键保存下次开机按设置运行。
4.以下为内置节目介绍：
节目
说明
0 整体黑帧 1 整体静态亮R
2 整体静态亮G 3 整体静态亮B
4 整体静态亮R+G 5 整体静态亮R+B
6 整体静态亮G+B 7 整体静态亮R+G+B
8 七彩跳变 9 七彩渐变
10 8段单色跑动间隔8段黑色R 11 8段单色跑动间隔8段黑色G
12 8段单色跑动间隔8段黑色B 13 8段单色跑动间隔8段黑色R+G
14 8段单色跑动间隔8段黑色R+B 15 8段单色跑动间隔8段黑色G+B
16 8段单色跑动间隔8段黑色R+G+B 17 8段单色拖尾间隔8段黑色R
18 8段单色拖尾间隔8段黑色G 19 8段单色拖尾间隔8段黑色B
20 8段单色拖尾间隔8段黑色R+G 21 8段单色拖尾间隔8段黑色R+B
22 8段单色拖尾间隔8段黑色G+B 23 8段单色拖尾间隔8段黑色R+G+B
24 七彩16段波浪间隔8段黑色 25 七彩8段拖尾间隔8段黑色
26 16级幻彩推移 27 带1个白点12段单色跑动R
28 带1个白点12段单色跑动G 29 带1个白点12段单色跑动B
30 带1个白点12段单色跑动R+G 31 带1个白点12段单色跑动R+B
32 带1个白点12段单色跑动G+B 33 带1个白点8段单色跑动R
34 带1个白点8段单色跑动G 35 带1个白点8段单色跑动B
36 带1个白点8段单色跑动R+G 37 带1个白点8段单色跑动R+B
38 带1个白点8段单色跑动G+B 39 七彩单点跑动间隔10点
40 七彩单点跑动间隔16点 41 七彩单点跑动间隔32点
42 七彩2点跑动间隔32点 43 七彩单色跑动16点单色无间隔
44 七彩单色跑动16点单色间隔8点 45 七彩单色跑动16点单色间隔16点
46 七彩10段流星+10段间隔 47 七彩16段流星+16段间隔
48 七彩24段流星+10段间隔 49 七彩32段流星+4段间隔
50 七彩20段波浪+10段间隔 51 七彩32段波浪+4段间隔
52 七彩32段波浪+8段间隔 53 七彩32段波浪+16段间隔
54 2段梭子+8段间隔R 55 2段梭子+8段间隔G
56 2段梭子+8段间隔B 57 2段梭子+8段间隔R+G
58 2段梭子+8段间隔R+B 59 2段梭子+8段间隔G+B
60 2段梭子+8段间隔R+G+B 61 2段梭子+30段间隔R
62 2段梭子+30段间隔G 63 2段梭子+30段间隔B
64 2段梭子+30段间隔R+G 65 2段梭子+30段间隔R+B
66 2段梭子+30段间隔G+B 67 2段梭子+30段间隔R+G+B
68 带2个白点8段单色跑动8段间隔R 69 带2个白点8段单色跑动8段间隔G
70 带2个白点8段单色跑动8段间隔B 71 带2个白点8段单色跑动8段间隔R+G
72 带2个白点8段单色跑动8段间隔R+B 73 带2个白点8段单色跑动8段间隔G+B
74 带2个白点8段单色跑动8段间隔R+G+B 75 带2个白点20段单色跑动8段间隔R
76 带2个白点20段单色跑动8段间隔G 77 带2个白点20段单色跑动8段间隔B
78 带2个白点20段单色跑动8段间隔R+G 79 带2个白点20段单色跑动8段间隔R+B
80 带2个白点20段单色跑动8段间隔G+B 81 带2个白点20段单色跑动8段间隔R+G+B
82 带2个白点16段单色跑动16段间隔R 83 带2个白点16段单色跑动16段间隔G
84 带2个白点16段单色跑动16段间隔B 85 带2个白点16段单色跑动16段间隔R+G
86 带2个白点16段单色跑动16段间隔R+B 87 带2个白点16段单色跑动16段间隔G+B
88 带2个白点16段单色跑动16段间隔R+G+B 89 128段为1块七彩填充
90 255段为1块七彩填充 91 RGB 16段RGB跑动无间隔
92 RGB 16段RGB跑动8段黑色为间隔 93 RGB 16段RGB跑动16段黑色为间隔
94 RGB 16段RGB跑动32段黑色为间隔 95 总长8段里2段单色白色双线段梭子R
96 总长8段里2段单色白色双线段梭子G 97 总长8段里2段单色白色双线段梭子B
98 总长8段里2段单色白色双线段梭子R+G 99 总长8段里2段单色白色双线段梭子R+B
100 总长8段里2段单色白色双线段梭子G+B 101 总长8段里2段单色白色双线段梭子R+G+B
102 总长16段里2段单色白色双线段梭子R 103 总长16段里2段单色白色双线段梭子G
104 总长16段里2段单色白色双线段梭子B 105 总长16段里2段单色白色双线段梭子R+G
106 总长16段里2段单色白色双线段梭子R+B 107 总长16段里2段单色白色双线段梭子G+B
108 总长16段里2段单色白色双线段梭子R+G+B 109 总长32段里2段单色白色双线段梭子R
110 总长32段里2段单色白色双线段梭子G 111 总长32段里2段单色白色双线段梭子B
112 总长32段里2段单色白色双线段梭子R+G 113 总长32段里2段单色白色双线段梭子R+B
114 总长32段里2段单色白色双线段梭子G+B 115 总长32段里2段单色白色双线段梭子R+G+B
116 总长16段里2段单色白色双线段反向对跑R 117 总长16段里2段单色白色双线段反向对跑G
118 总长16段里2段单色白色双线段反向对跑B 119 总长16段里2段单色白色双线段反向对跑R+G
120 总长16段里2段单色白色双线段反向对跑R+B 121 总长16段里2段单色白色双线段反向对跑G+B
122 总长16段里2段单色白色双线段反向对跑R+G+B 123 总长32段里2段单色白色双线段反向对跑R
124 总长32段里2段单色白色双线段反向对跑G 125 总长32段里2段单色白色双线段反向对跑B
126 总长32段里2段单色白色双线段反向对跑R+G 127 总长32段里2段单色白色双线段反向对跑R+B
128 总长32段里2段单色白色双线段反向对跑G+B 129 总长32段里2段单色白色双线段反向对跑R+G+B
130 总长32段里8段单色白色双线段反向对跑R 131 总长32段里8段单色白色双线段反向对跑G
132 总长32段里8段单色白色双线段反向对跑B 133 总长32段里8段单色白色双线段反向对跑R+G
134 总长32段里8段单色白色双线段反向对跑R+B 135 总长32段里8段单色白色双线段反向对跑G+B
136 总长32段里8段单色白色双线段反向对跑R+G+B 137 16段为间隔单点七彩填满
138 32段为间隔单点七彩填满 139 64段为间隔单点七彩填满
140 七彩单色推移8段0黑 141 七彩单色推移8段8黑
142 七彩单色推移16段8黑 143 七彩单色推移24段0黑
144 七彩单色推移24段8黑 145 七彩单色推移32段0黑
146 七彩单色推移32段8黑 147 七彩单色推移32段16黑
148 七彩拖尾2段4黑 149 七彩拖尾2段8黑
150 七彩拖尾2段16黑 151 七彩拖尾4段16黑
152 七彩拖尾16段2黑 153 七彩拖尾20段4黑
154 七彩拖尾24段4黑 155 七彩拖尾28段8黑
156 七彩波浪8段4黑 157 七彩波浪8段8黑
158 七彩波浪16段4黑 159 七彩波浪16段8黑
160 七彩波浪16段16黑 161 七彩波浪24段4黑
162 七彩波浪24段8黑 163 七彩波浪24段12黑
164 七彩幻彩渐变跑动16级 165 七彩幻彩渐变跑动20级
166 七彩幻彩渐变跑动24级 167 七彩幻彩渐变跑动32级
168 七彩幻彩渐变跑动48级 169 七彩幻彩渐变跑动56级
170 七彩幻彩渐变跑动64级 171 七彩幻彩渐变跑动60级
172 七彩幻彩渐变跑动72级 173 带白点单色拖尾16段8黑R
174 带白点单色拖尾16段8黑G 175 带白点单色拖尾16段8黑B
176 带白点单色拖尾16段8黑R+G 177 带白点单色拖尾16段8黑R+B
178 带白点单色拖尾16段8黑G+B 179 带白点单色拖尾16段8黑R+G+B
180 带白点单色拖尾16段12黑R 181 带白点单色拖尾16段12黑G
182 带白点单色拖尾16段12黑B 183 带白点单色拖尾16段12黑R+G
184 带白点单色拖尾16段12黑R+B 185 带白点单色拖尾16段12黑G+B
186 带白点单色拖尾16段12黑R+G+B 187 带白点单色拖尾32段12黑R
188 带白点单色拖尾32段12黑G 189 带白点单色拖尾32段12黑B
190 带白点单色拖尾32段12黑R+G 191 带白点单色拖尾32段12黑R+B
192 带白点单色拖尾32段12黑G+B 193 带白点单色拖尾32段12黑R+G+B
194 带白点单色拖尾32段24黑R 195 带白点单色拖尾32段24黑G
196 带白点单色拖尾32段24黑B 197 带白点单色拖尾32段24黑R+G
198 带白点单色拖尾32段24黑R+B 199 带白点单色拖尾32段24黑G+B
200 带白点单色拖尾32段24黑R+G+B 201 带白点单色拖尾40段32黑R
202 带白点单色拖尾40段32黑G 203 带白点单色拖尾40段32黑B
204 带白点单色拖尾40段32黑R+G 205 带白点单色拖尾40段32黑R+B
206 带白点单色拖尾40段32黑G+B 207 带白点单色拖尾40段32黑R+G+B
208 带白点单色拖尾64段32黑R 209 带白点单色拖尾64段32黑G
210 带白点单色拖尾64段32黑B 211 带白点单色拖尾64段32黑R+G
212 带白点单色拖尾64段32黑R+B 213 带白点单色拖尾64段32黑G+B
214 带白点单色拖尾64段32黑R+G+B 215 带白点单色拖尾64段48黑R
216 带白点单色拖尾64段48黑G 217 带白点单色拖尾64段48黑B
218 带白点单色拖尾64段48黑R+G 219 带白点单色拖尾64段48黑R+B
220 带白点单色拖尾64段48黑G+B 221 带白点单色拖尾64段48黑R+G+B
222 带白点单色拖尾64段60黑R 223 带白点单色拖尾64段60黑G
224 带白点单色拖尾64段60黑B 225 带白点单色拖尾64段60黑R+G
226 带白点单色拖尾64段60黑R+B 227 带白点单色拖尾64段60黑G+B
228 带白点单色拖尾64段60黑R+G+B 229 单色跑动带间隔32段8黑R
230 单色跑动带间隔32段8黑G 231 单色跑动带间隔32段8黑B
232 单色跑动带间隔32段8黑R+G 233 单色跑动带间隔32段8黑R+B
234 单色跑动带间隔32段8黑G+B 235 单色跑动带间隔32段8黑R+G+B
236 单色跑动带间隔8段4黑R 237 单色跑动带间隔8段4黑G
238 单色跑动带间隔8段4黑B 239 单色跑动带间隔8段4黑R+G
240 单色跑动带间隔8段4黑R+B 241 单色跑动带间隔8段4黑G+B
242 单色跑动带间隔8段4黑R+G+B 243 单色跑动带间隔4段2黑R
244 单色跑动带间隔4段2黑G 245 单色跑动带间隔4段2黑B
246 单色跑动带间隔4段2黑R+G 247 单色跑动带间隔4段2黑R+B
248 单色跑动带间隔4段2黑G+B 249 单色跑动带间隔4段2黑R+G+B
250 单色跑动带间隔16段8黑R 251 单色跑动带间隔16段8黑G
252 单色跑动带间隔16段8黑B 253 单色跑动带间隔16段8黑R+G
254 单色跑动带间隔16段8黑R+B 255 单色跑动带间隔16段8黑G+B
256 单色跑动带间隔16段8黑R+G+B 257 单色跑动带间隔32段28黑R
258 单色跑动带间隔32段28黑G 259 单色跑动带间隔32段28黑B
260 单色跑动带间隔32段28黑R+G 261 单色跑动带间隔32段28黑R+B
262 单色跑动带间隔32段28黑G+B 263 单色跑动带间隔32段28黑R+G+B
264 带白点头单色跑动带间隔32段28黑R 265 带白点头单色跑动带间隔32段28黑G
266 带白点头单色跑动带间隔32段28黑B 267 带白点头单色跑动带间隔32段28黑R+G
268 带白点头单色跑动带间隔32段28黑R+B 269 带白点头单色跑动带间隔32段28黑G+B
270 带白点头单色跑动带间隔32段28黑R+G+B 271 单色8段填充R
272 单色8段填充G 273 单色8段填充B
274 单色8段填充R+G 275 单色8段填充R+B
276 单色8段填充G+B 277 单色8段填充R+G+B
278 七彩8级波浪 279 七彩16级波浪
280 七彩24级波浪 281 七彩32级波浪
282 七彩40级波浪 283 小密度繁星R
284 小密度繁星G 285 小密度繁星B
286 小密度繁星R+G 287 小密度繁星R+B
288 小密度繁星G+B 289 小密度繁星R+G+B
290 高密度繁星R 291 高密度繁星G
292 高密度繁星B 293 高密度繁星R+G
294 高密度繁星R+B 295 高密度繁星G+B
296 高密度繁星R+G+B 297 R G B红绿蓝8段跑动8段8黑
298 七彩8段跑动8段8黑 299 七彩16段跑动16段跑16段黑
300 七彩24段跑动24段跑24段黑 301 多节目集合1
302 多节目集合2 303 多节目集合3
三、T1简易控制器也可以接入DMX512控台,通过控台调节控制器效果,使用方法如下：

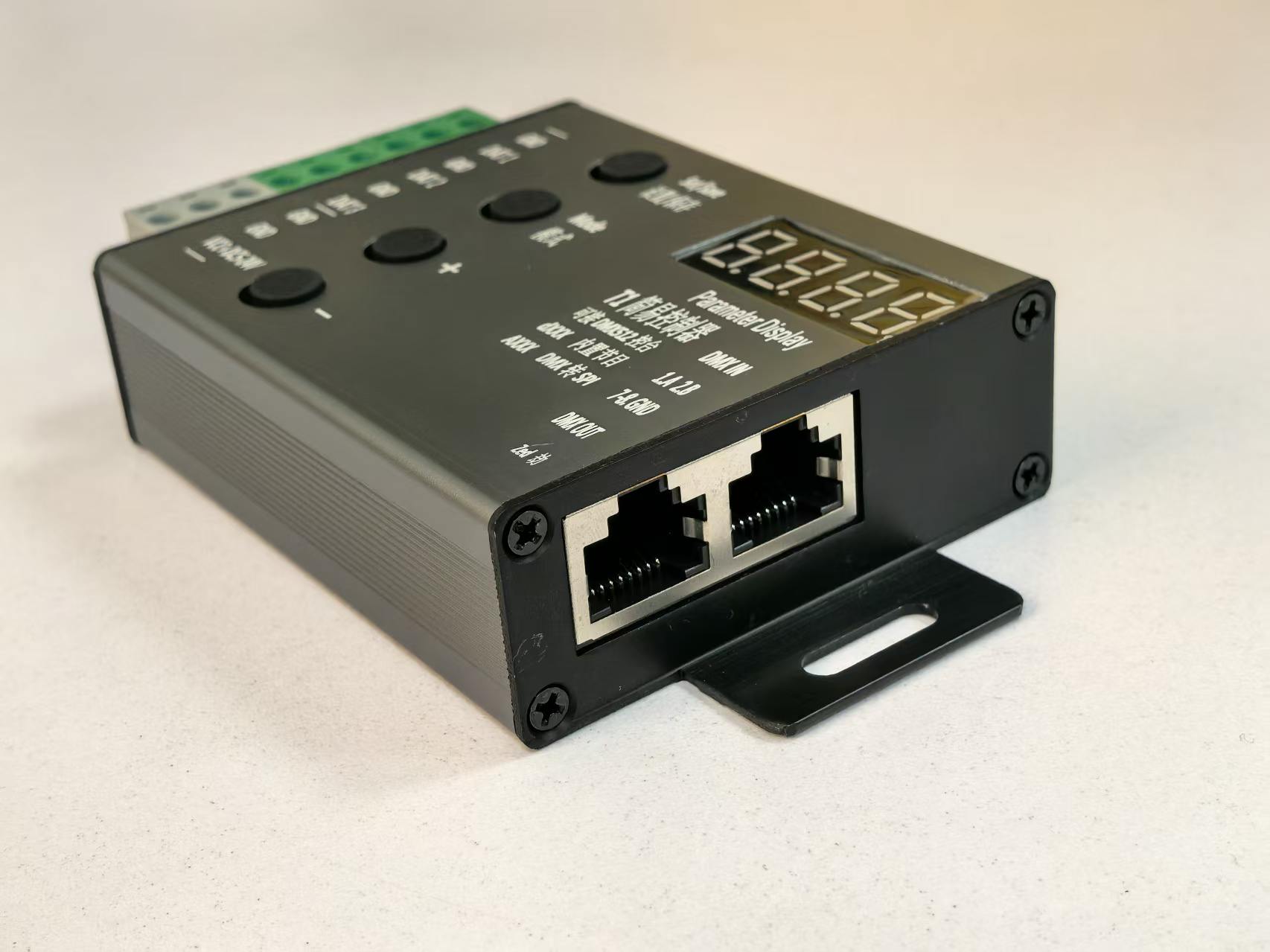

T1简易控制器侧板带有2个网口是接入DMX512控台的，网口里信号定义:1.D+2.D-7-8.GND,接入控台后输出的效果也是5路并联输出,每路带1024点,接入控台检测到DMX512信号后,控制器的显示屏会显示d001表示已经接入到DMX控台，地址码为001,可以通过按键-和+调节DMX地址,调节好后按SET键保存。
控制器接DMX控台会占用控台7个通道：
通道1代表节目,0-255每隔4个数字代表1个节目,数值0-3代表节目1,数值4-7代表节目2....
通道2代表速度,0-127代表正向走速度,128静止,129-255代表方向走速度
通道3代表LED灯的总亮度
通道4代表LED灯点RGB 3个通道的1通道红色的灰度
通道5代表LED灯点RGB 3个通道的2通道绿色的灰度
通道6代表LED灯点RGB 3个通道的3通道蓝色的灰度
通道7代表LED灯点总体的闪烁,0表示不闪,1-255闪烁速度由慢到快
通道 名称 说明
1 节目特效 0-255每隔4个数值代表1个节目特效
0-255节目特效：
0-3：静态效果颜色亮度由通道3到通道6的数值调节
4-7：单线段移动8段单线段跑动,间隔8段的黑色不亮
8-11：单线段移动16段单线段跑动,间隔16段的黑色不亮
12-15：单线段移动32段单线段跑动,间隔32段的黑色不亮
16-19：单线段移动2段单线段跑动,间隔8段的黑色不亮
20-23：单线段移动4段单线段跑动,间隔10段的黑色不亮
24-27：单线段移动2段单线段跑动,间隔16段的黑色不亮
28-31：带1个白点10段单线段移动
32-35：前后各带1个白点8段单线段移动,间隔8段的黑色不亮
36-39：前后各带1个白点16段单线段移动,间隔12段的黑色不亮
40-43：单色拖尾8段单色流星拖尾,间隔8段的黑色不亮
44-47：单色拖尾16段单色流星拖尾,间隔16段的黑色不亮
48-52：单色拖尾32段单色流星拖尾,间隔32段的黑色不亮
52-55：带1个白点的单色拖尾8段单色流星拖尾,间隔6段的黑色不亮
56-59：带1个白点的单色拖尾16段单色流星拖尾,间隔14段的黑色不亮
60-63：带1个白点的单色拖尾32段单色流星拖尾,间隔30段的黑色不亮
64-67：单色波浪9段单色波浪,间隔7段的黑色不亮
68-71：单色波浪17段单色波浪,间隔15段的黑色不亮
72-75：单色波浪32段单色波浪,间隔32段的黑色不亮
76-79：梭子来回跑动10段空间里2段单色来回梭子跑动
80-83：梭子来回跑动16段空间里2段单色来回梭子跑动
84-87：梭子来回跑动32段空间里2段单色来回梭子跑动
88-91：单色和白色2个梭子对跑8段空间里2个梭子各2段对跑
92-95：单色和白色2个梭子对跑16段空间里2个梭子各2段对跑
96-99：单色和白色2个梭子对跑32段空间里2个梭子各2段对跑
100-103：单色和白色2个线段对跑2段线段对跑,间隔16段黑
104-107：单色和白色2个线段对跑2段线段对跑,间隔32段黑
108-111：单色和白色2个线段对跑4段线段对跑,间隔32段黑
112-115：单色和白色2个线段对跑8段线段对跑,间隔32段黑
116-119：单色8段整体填充
120-123：单色16段整体填充
124-127：单色32段的整体填充
128-131：间隔32段单点推移填充
132-135：间隔64段单点推移填充
136-139：间隔128段单点推移填充
140-143：整体渐变色
144-147：8段R G B单色线段移动没有黑色间隔的
148-151：8段R G B单色线段移动8段黑色作为间隔
152-155：16段R G B单色线段移动16段黑色作为间隔
156-159：8段七彩的单色线段移动没有黑色间隔的
160-163：8段七彩的单色线段移动8段黑色作为间隔
164-167：16段七彩的单色线段移动没有黑色间隔的
168-171：16段七彩的单色线段移动16段黑色作为间隔
172-175：七彩流星拖尾4段流星4段黑色作为间隔
176-179：七彩流星拖尾8段流星8段黑色作为间隔
180-183：七彩流星拖尾12段流星12段黑色作为间隔
184-187：七彩流星拖尾16段流星16段黑色作为间隔
188-191：七彩流星拖尾24段流星10段黑色作为间隔
192-195：七彩流星拖尾32段流星4段黑色作为间隔
196-199：七彩波浪16段波浪8段黑色作为间隔
200-203：七彩波浪24段波浪4段黑色作为间隔
204-207：七彩波浪32段波浪4段黑色作为间隔
208-211：七彩跑间隔10段的1段七彩跑
212-215：七彩跑间隔16段的1段七彩跑
216-219：七彩跑间隔32段的1段七彩跑
220-223：七彩跑间隔32段的2段七彩跑
224-227：七彩跳变
228-231：幻彩渐变跑动24级
232-235：幻彩渐变跑动32级
236-239：幻彩渐变跑动48级
240-243：单色128段内填充
244-247：单色255段内填充
248-251：小密度繁星
252-255：大密度繁星
2 速度 0-127:正方向速度从127到1
128:灯带停止跑动
129~255：反方向速度从1到最慢
3 亮度 灯的总亮度
4 红色 前景通道1红
5 绿色 前景通道2绿
6 蓝色 前景通道3蓝
7 闪烁 闪烁0：不闪烁；1-255：闪烁的速度由慢到快
后续根据市场合作伙伴需求做了一些升级：
2026-05-20----------------------------
增加了DMX512转SPI的功能，网口接DMX512信号后，会显示d001的DMX地址码，按MODE模式按键可以调d001或者A001模式，d001还是和以前做的一样，播放内置的一些效果，A001模式为DMX512转SPI，网口输入的DMX512信号512字节通过控制器转换后通过端口DAT和GND输出2811 1903 16703等芯片的170个点的数据输出。
