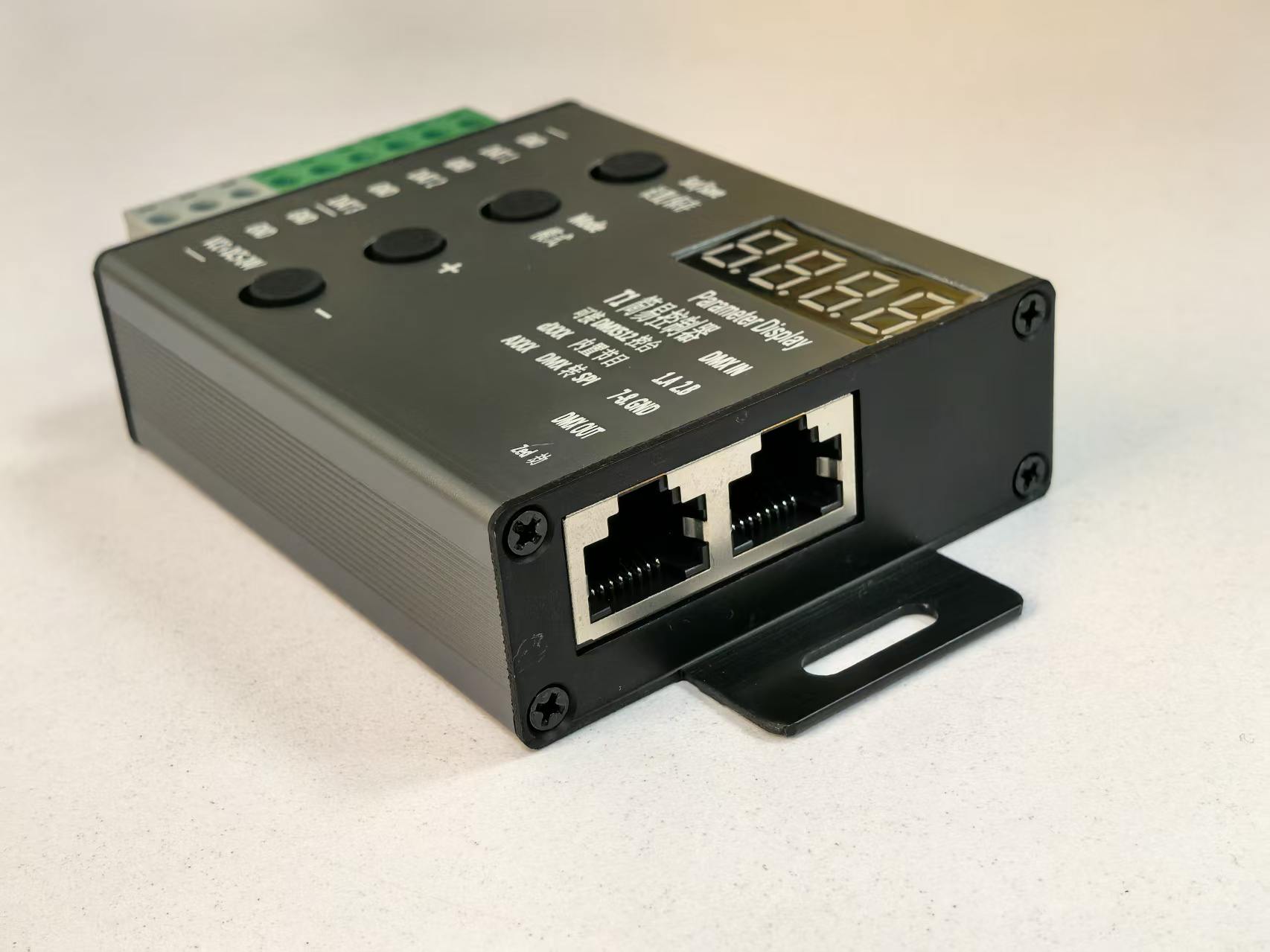

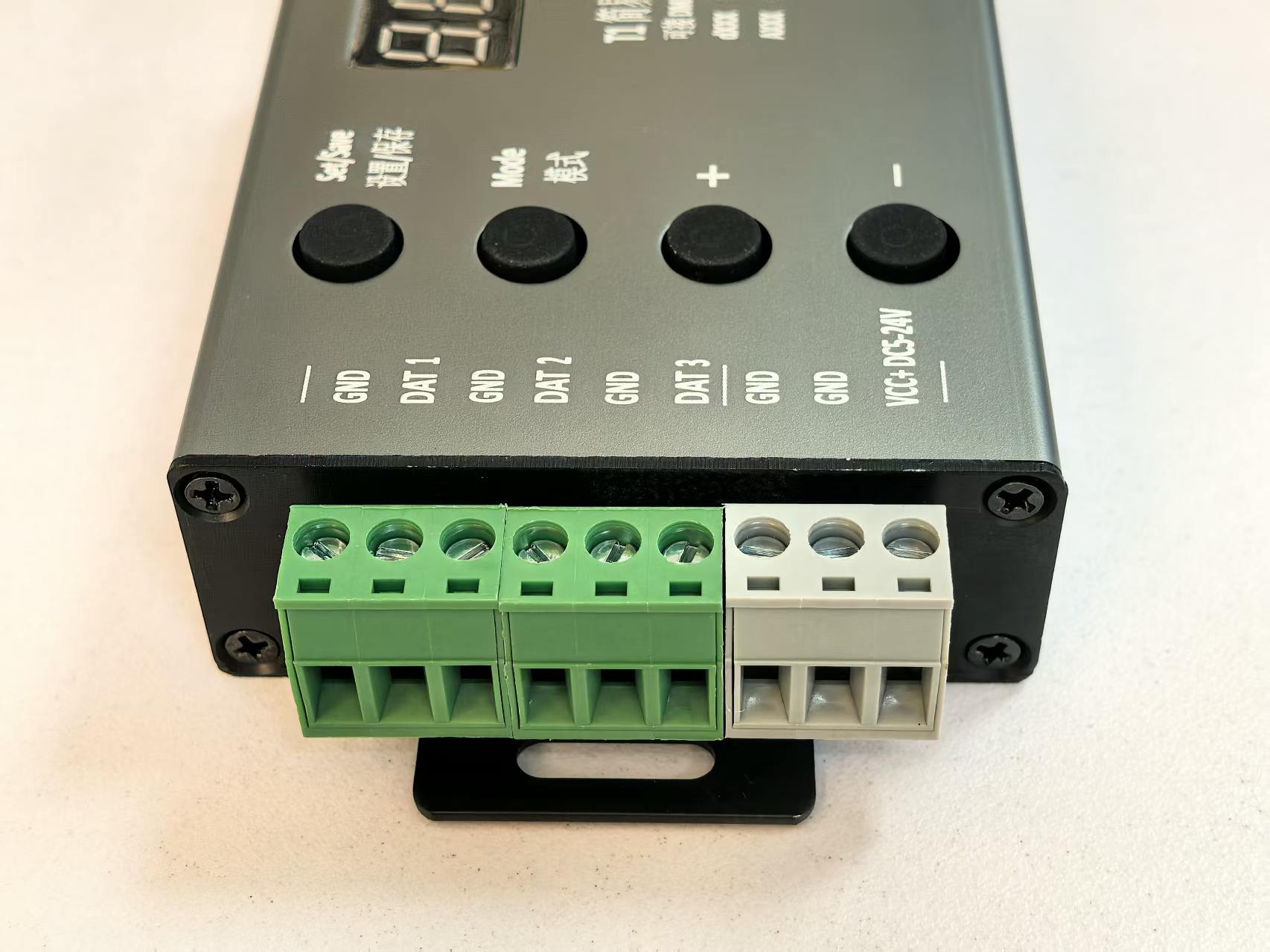

品名：T1简易控制器-可接控台
一、概述：T1简易控制器铝合金外壳,带显示屏显示参数,4个按键调节参数和设置,内置DCDC电源芯片,支持直流DC5V-24V下工作,输出并联5路SPI-TTL信号,每路可带1024点,用于支持兼容1903 2811 1812 16703等单线协议和带断点续传芯片的幻彩灯条点光源等LED产品,支持SPI-TTL的单线协议3通道芯片：1812 1804 16712 1912 1903 2811 1916 16703等单线归零码芯片和带断点续传功能的芯片,T1简易控制器内置了303个节目,开机显示PXXX表示节目数,P001-P303按-+调节播放节目,按MODE模式键切换PXXX调节节目模式和S-XX调节速度模式,按SET按键保存设置。
PXXX调节节目
S-XX调节速度
LXXX数点功能
二、T1简易控制器运行内部效果模式介绍：
T1简易控制器开机后4位数码管会显示PXXX,这里P表示节目,后面的3位数字XXX3表示运行的内置的第几号节目,目前内置的节目为303个,通过按-和+键调节要运行的节目
运行速度调节：按MODE键可以切换PXXX模式和S-XX模式,S-XX的后2位数字表示速度，通过按键-和+调节速度，速度范围1-32，1-16节目为正向走，17-32节目为反向走，内置的繁星效果节目通过调节速度来调节繁星密度和渐变快慢。
节目和速度调节完后需要保存的需要按SET/SAVE键保存下次开机按设置运行。
4.以下为内置节目介绍：
节目
说明
0
整体黑帧
1
整体静态亮R
2
整体静态亮G
3
整体静态亮B
4
整体静态亮R+G
5
整体静态亮R+B
6
整体静态亮G+B
7
整体静态亮R+G+B
8
七彩跳变
9
七彩渐变
10
8段单色跑动间隔8段黑色R
11
8段单色跑动间隔8段黑色G
12
8段单色跑动间隔8段黑色B
13
8段单色跑动间隔8段黑色R+G
14
8段单色跑动间隔8段黑色R+B
15
8段单色跑动间隔8段黑色G+B
16
8段单色跑动间隔8段黑色R+G+B
17
8段单色拖尾间隔8段黑色R
18
8段单色拖尾间隔8段黑色G
19
8段单色拖尾间隔8段黑色B
20
8段单色拖尾间隔8段黑色R+G
21
8段单色拖尾间隔8段黑色R+B
22
8段单色拖尾间隔8段黑色G+B
23
8段单色拖尾间隔8段黑色R+G+B
24
七彩16段波浪间隔8段黑色
25
七彩8段拖尾间隔8段黑色
26
16级幻彩推移
27
带1个白点12段单色跑动R
28
带1个白点12段单色跑动G
29
带1个白点12段单色跑动B
30
带1个白点12段单色跑动R+G
31
带1个白点12段单色跑动R+B
32
带1个白点12段单色跑动G+B
33
带1个白点8段单色跑动R
34
带1个白点8段单色跑动G
35
带1个白点8段单色跑动B
36
带1个白点8段单色跑动R+G
37
带1个白点8段单色跑动R+B
38
带1个白点8段单色跑动G+B
39
七彩单点跑动间隔10点
40
七彩单点跑动间隔16点
41
七彩单点跑动间隔32点
42
七彩2点跑动间隔32点
43
七彩单色跑动16点单色无间隔
44
七彩单色跑动16点单色间隔8点
45
七彩单色跑动16点单色间隔16点
46
七彩10段流星+10段间隔
47
七彩16段流星+16段间隔
48
七彩24段流星+10段间隔
49
七彩32段流星+4段间隔
50
七彩20段波浪+10段间隔
51
七彩32段波浪+4段间隔
52
七彩32段波浪+8段间隔
53
七彩32段波浪+16段间隔
54
2段梭子+8段间隔R
55
2段梭子+8段间隔G
56
2段梭子+8段间隔B
57
2段梭子+8段间隔R+G
58
2段梭子+8段间隔R+B
59
2段梭子+8段间隔G+B
60
2段梭子+8段间隔R+G+B
61
2段梭子+30段间隔R
62
2段梭子+30段间隔G
63
2段梭子+30段间隔B
64
2段梭子+30段间隔R+G
65
2段梭子+30段间隔R+B
66
2段梭子+30段间隔G+B
67
2段梭子+30段间隔R+G+B
68
带2个白点8段单色跑动8段间隔R
69
带2个白点8段单色跑动8段间隔G
70
带2个白点8段单色跑动8段间隔B
71
带2个白点8段单色跑动8段间隔R+G
72
带2个白点8段单色跑动8段间隔R+B
73
带2个白点8段单色跑动8段间隔G+B
74
带2个白点8段单色跑动8段间隔R+G+B
75
带2个白点20段单色跑动8段间隔R
76
带2个白点20段单色跑动8段间隔G
77
带2个白点20段单色跑动8段间隔B
78
带2个白点20段单色跑动8段间隔R+G
79
带2个白点20段单色跑动8段间隔R+B
80
带2个白点20段单色跑动8段间隔G+B
81
带2个白点20段单色跑动8段间隔R+G+B
82
带2个白点16段单色跑动16段间隔R
83
带2个白点16段单色跑动16段间隔G
84
带2个白点16段单色跑动16段间隔B
85
带2个白点16段单色跑动16段间隔R+G
86
带2个白点16段单色跑动16段间隔R+B
87
带2个白点16段单色跑动16段间隔G+B
88
带2个白点16段单色跑动16段间隔R+G+B
89
128段为1块七彩填充
90
255段为1块七彩填充
91
RGB 16段RGB跑动无间隔
92
RGB 16段RGB跑动8段黑色为间隔
93
RGB 16段RGB跑动16段黑色为间隔
94
RGB 16段RGB跑动32段黑色为间隔
95
总长8段里2段单色白色双线段梭子R
96
总长8段里2段单色白色双线段梭子G
97
总长8段里2段单色白色双线段梭子B
98
总长8段里2段单色白色双线段梭子R+G
99
总长8段里2段单色白色双线段梭子R+B
100
总长8段里2段单色白色双线段梭子G+B
101
总长8段里2段单色白色双线段梭子R+G+B
102
总长16段里2段单色白色双线段梭子R
103
总长16段里2段单色白色双线段梭子G
104
总长16段里2段单色白色双线段梭子B
105
总长16段里2段单色白色双线段梭子R+G
106
总长16段里2段单色白色双线段梭子R+B
107
总长16段里2段单色白色双线段梭子G+B
108
总长16段里2段单色白色双线段梭子R+G+B
109
总长32段里2段单色白色双线段梭子R
110
总长32段里2段单色白色双线段梭子G
111
总长32段里2段单色白色双线段梭子B
112
总长32段里2段单色白色双线段梭子R+G
113
总长32段里2段单色白色双线段梭子R+B
114
总长32段里2段单色白色双线段梭子G+B
115
总长32段里2段单色白色双线段梭子R+G+B
116
总长16段里2段单色白色双线段反向对跑R
117
总长16段里2段单色白色双线段反向对跑G
118
总长16段里2段单色白色双线段反向对跑B
119
总长16段里2段单色白色双线段反向对跑R+G
120
总长16段里2段单色白色双线段反向对跑R+B
121
总长16段里2段单色白色双线段反向对跑G+B
122
总长16段里2段单色白色双线段反向对跑R+G+B
123
总长32段里2段单色白色双线段反向对跑R
124
总长32段里2段单色白色双线段反向对跑G
125
总长32段里2段单色白色双线段反向对跑B
126
总长32段里2段单色白色双线段反向对跑R+G
127
总长32段里2段单色白色双线段反向对跑R+B
128
总长32段里2段单色白色双线段反向对跑G+B
129
总长32段里2段单色白色双线段反向对跑R+G+B
130
总长32段里8段单色白色双线段反向对跑R
131
总长32段里8段单色白色双线段反向对跑G
132
总长32段里8段单色白色双线段反向对跑B
133
总长32段里8段单色白色双线段反向对跑R+G
134
总长32段里8段单色白色双线段反向对跑R+B
135
总长32段里8段单色白色双线段反向对跑G+B
136
总长32段里8段单色白色双线段反向对跑R+G+B
137
16段为间隔单点七彩填满
138
32段为间隔单点七彩填满
139
64段为间隔单点七彩填满
140
七彩单色推移8段0黑
141
七彩单色推移8段8黑
142
七彩单色推移16段8黑
143
七彩单色推移24段0黑
144
七彩单色推移24段8黑
145
七彩单色推移32段0黑
146
七彩单色推移32段8黑
147
七彩单色推移32段16黑
148
七彩拖尾2段4黑
149
七彩拖尾2段8黑
150
七彩拖尾2段16黑
151
七彩拖尾4段16黑
152
七彩拖尾16段2黑
153
七彩拖尾20段4黑
154
七彩拖尾24段4黑
155
七彩拖尾28段8黑
156
七彩波浪8段4黑
157
七彩波浪8段8黑
158
七彩波浪16段4黑
159
七彩波浪16段8黑
160
七彩波浪16段16黑
161
七彩波浪24段4黑
162
七彩波浪24段8黑
163
七彩波浪24段12黑
164
七彩幻彩渐变跑动16级
165
七彩幻彩渐变跑动20级
166
七彩幻彩渐变跑动24级
167
七彩幻彩渐变跑动32级
168
七彩幻彩渐变跑动48级
169
七彩幻彩渐变跑动56级
170
七彩幻彩渐变跑动64级
171
七彩幻彩渐变跑动60级
172
七彩幻彩渐变跑动72级
173
带白点单色拖尾16段8黑R
174
带白点单色拖尾16段8黑G
175
带白点单色拖尾16段8黑B
176
带白点单色拖尾16段8黑R+G
177
带白点单色拖尾16段8黑R+B
178
带白点单色拖尾16段8黑G+B
179
带白点单色拖尾16段8黑R+G+B
180
带白点单色拖尾16段12黑R
181
带白点单色拖尾16段12黑G
182
带白点单色拖尾16段12黑B
183
带白点单色拖尾16段12黑R+G
184
带白点单色拖尾16段12黑R+B
185
带白点单色拖尾16段12黑G+B
186
带白点单色拖尾16段12黑R+G+B
187
带白点单色拖尾32段12黑R
188
带白点单色拖尾32段12黑G
189
带白点单色拖尾32段12黑B
190
带白点单色拖尾32段12黑R+G
191
带白点单色拖尾32段12黑R+B
192
带白点单色拖尾32段12黑G+B
193
带白点单色拖尾32段12黑R+G+B
194
带白点单色拖尾32段24黑R
195
带白点单色拖尾32段24黑G
196
带白点单色拖尾32段24黑B
197
带白点单色拖尾32段24黑R+G
198
带白点单色拖尾32段24黑R+B
199
带白点单色拖尾32段24黑G+B
200
带白点单色拖尾32段24黑R+G+B
201
带白点单色拖尾40段32黑R
202
带白点单色拖尾40段32黑G
203
带白点单色拖尾40段32黑B
204
带白点单色拖尾40段32黑R+G
205
带白点单色拖尾40段32黑R+B
206
带白点单色拖尾40段32黑G+B
207
带白点单色拖尾40段32黑R+G+B
208
带白点单色拖尾64段32黑R
209
带白点单色拖尾64段32黑G
210
带白点单色拖尾64段32黑B
211
带白点单色拖尾64段32黑R+G
212
带白点单色拖尾64段32黑R+B
213
带白点单色拖尾64段32黑G+B
214
带白点单色拖尾64段32黑R+G+B
215
带白点单色拖尾64段48黑R
216
带白点单色拖尾64段48黑G
217
带白点单色拖尾64段48黑B
218
带白点单色拖尾64段48黑R+G
219
带白点单色拖尾64段48黑R+B
220
带白点单色拖尾64段48黑G+B
221
带白点单色拖尾64段48黑R+G+B
222
带白点单色拖尾64段60黑R
223
带白点单色拖尾64段60黑G
224
带白点单色拖尾64段60黑B
225
带白点单色拖尾64段60黑R+G
226
带白点单色拖尾64段60黑R+B
227
带白点单色拖尾64段60黑G+B
228
带白点单色拖尾64段60黑R+G+B
229
单色跑动带间隔32段8黑R
230
单色跑动带间隔32段8黑G
231
单色跑动带间隔32段8黑B
232
单色跑动带间隔32段8黑R+G
233
单色跑动带间隔32段8黑R+B
234
单色跑动带间隔32段8黑G+B
235
单色跑动带间隔32段8黑R+G+B
236
单色跑动带间隔8段4黑R
237
单色跑动带间隔8段4黑G
238
单色跑动带间隔8段4黑B
239
单色跑动带间隔8段4黑R+G
240
单色跑动带间隔8段4黑R+B
241
单色跑动带间隔8段4黑G+B
242
单色跑动带间隔8段4黑R+G+B
243
单色跑动带间隔4段2黑R
244
单色跑动带间隔4段2黑G
245
单色跑动带间隔4段2黑B
246
单色跑动带间隔4段2黑R+G
247
单色跑动带间隔4段2黑R+B
248
单色跑动带间隔4段2黑G+B
249
单色跑动带间隔4段2黑R+G+B
250
单色跑动带间隔16段8黑R
251
单色跑动带间隔16段8黑G
252
单色跑动带间隔16段8黑B
253
单色跑动带间隔16段8黑R+G
254
单色跑动带间隔16段8黑R+B
255
单色跑动带间隔16段8黑G+B
256
单色跑动带间隔16段8黑R+G+B
257
单色跑动带间隔32段28黑R
258
单色跑动带间隔32段28黑G
259
单色跑动带间隔32段28黑B
260
单色跑动带间隔32段28黑R+G
261
单色跑动带间隔32段28黑R+B
262
单色跑动带间隔32段28黑G+B
263
单色跑动带间隔32段28黑R+G+B
264
带白点头单色跑动带间隔32段28黑R
265
带白点头单色跑动带间隔32段28黑G
266
带白点头单色跑动带间隔32段28黑B
267
带白点头单色跑动带间隔32段28黑R+G
268
带白点头单色跑动带间隔32段28黑R+B
269
带白点头单色跑动带间隔32段28黑G+B
270
带白点头单色跑动带间隔32段28黑R+G+B
271
单色8段填充R
272
单色8段填充G
273
单色8段填充B
274
单色8段填充R+G
275
单色8段填充R+B
276
单色8段填充G+B
277
单色8段填充R+G+B
278
七彩8级波浪
279
七彩16级波浪
280
七彩24级波浪
281
七彩32级波浪
282
七彩40级波浪
283
小密度繁星R
284
小密度繁星G
285
小密度繁星B
286
小密度繁星R+G
287
小密度繁星R+B
288
小密度繁星G+B
289
小密度繁星R+G+B
290
高密度繁星R
291
高密度繁星G
292
高密度繁星B
293
高密度繁星R+G
294
高密度繁星R+B
295
高密度繁星G+B
296
高密度繁星R+G+B
297
R G B红绿蓝8段跑动8段8黑
298
七彩8段跑动8段8黑
299
七彩16段跑动16段跑16段黑
300
七彩24段跑动24段跑24段黑
301
多节目集合1
302
多节目集合2
303
多节目集合3
三、T1简易控制器也可以接入DMX512控台,通过控台调节控制器效果,使用方法如下：
T1简易控制器侧板带有2个网口是接入DMX512控台的，网口里信号定义:1.D+2.D-7-8.GND,接入控台后输出的效果也是5路并联输出,每路带1024点,接入控台检测到DMX512信号后,控制器的显示屏会显示d001表示已经接入到DMX控台，地址码为001,可以通过按键-和+调节DMX地址,调节好后按SET键保存。
控制器接DMX控台会占用控台7个通道：
通道1代表节目,0-255每隔4个数字代表1个节目,数值0-3代表节目1,数值4-7代表节目2....
通道2代表速度,0-127代表正向走速度,128静止,129-255代表方向走速度
通道3代表LED灯的总亮度
通道4代表LED灯点RGB 3个通道的1通道红色的灰度
通道5代表LED灯点RGB 3个通道的2通道绿色的灰度
通道6代表LED灯点RGB 3个通道的3通道蓝色的灰度
通道7代表LED灯点总体的闪烁,0表示不闪,1-255闪烁速度由慢到快
通道
名称
说明
1
节目特效
0-255每隔4个数值代表1个节目特效
0-255节目特效：
0-3：静态效果颜色亮度由通道3到通道6的数值调节
4-7：单线段移动8段单线段跑动,间隔8段的黑色不亮
8-11：单线段移动16段单线段跑动,间隔16段的黑色不亮
12-15：单线段移动32段单线段跑动,间隔32段的黑色不亮
16-19：单线段移动2段单线段跑动,间隔8段的黑色不亮
20-23：单线段移动4段单线段跑动,间隔10段的黑色不亮
24-27：单线段移动2段单线段跑动,间隔16段的黑色不亮
28-31：带1个白点10段单线段移动
32-35：前后各带1个白点8段单线段移动,间隔8段的黑色不亮
36-39：前后各带1个白点16段单线段移动,间隔12段的黑色不亮
40-43：单色拖尾8段单色流星拖尾,间隔8段的黑色不亮
44-47：单色拖尾16段单色流星拖尾,间隔16段的黑色不亮
48-52：单色拖尾32段单色流星拖尾,间隔32段的黑色不亮
52-55：带1个白点的单色拖尾8段单色流星拖尾,间隔6段的黑色不亮
56-59：带1个白点的单色拖尾16段单色流星拖尾,间隔14段的黑色不亮
60-63：带1个白点的单色拖尾32段单色流星拖尾,间隔30段的黑色不亮
64-67：单色波浪9段单色波浪,间隔7段的黑色不亮
68-71：单色波浪17段单色波浪,间隔15段的黑色不亮
72-75：单色波浪32段单色波浪,间隔32段的黑色不亮
76-79：梭子来回跑动10段空间里2段单色来回梭子跑动
80-83：梭子来回跑动16段空间里2段单色来回梭子跑动
84-87：梭子来回跑动32段空间里2段单色来回梭子跑动
88-91：单色和白色2个梭子对跑8段空间里2个梭子各2段对跑
92-95：单色和白色2个梭子对跑16段空间里2个梭子各2段对跑
96-99：单色和白色2个梭子对跑32段空间里2个梭子各2段对跑
100-103：单色和白色2个线段对跑2段线段对跑,间隔16段黑
104-107：单色和白色2个线段对跑2段线段对跑,间隔32段黑
108-111：单色和白色2个线段对跑4段线段对跑,间隔32段黑
112-115：单色和白色2个线段对跑8段线段对跑,间隔32段黑
116-119：单色8段整体填充
120-123：单色16段整体填充
124-127：单色32段的整体填充
128-131：间隔32段单点推移填充
132-135：间隔64段单点推移填充
136-139：间隔128段单点推移填充
140-143：整体渐变色
144-147：8段R G B单色线段移动没有黑色间隔的
148-151：8段R G B单色线段移动8段黑色作为间隔
152-155：16段R G B单色线段移动16段黑色作为间隔
156-159：8段七彩的单色线段移动没有黑色间隔的
160-163：8段七彩的单色线段移动8段黑色作为间隔
164-167：16段七彩的单色线段移动没有黑色间隔的
168-171：16段七彩的单色线段移动16段黑色作为间隔
172-175：七彩流星拖尾4段流星4段黑色作为间隔
176-179：七彩流星拖尾8段流星8段黑色作为间隔
180-183：七彩流星拖尾12段流星12段黑色作为间隔
184-187：七彩流星拖尾16段流星16段黑色作为间隔
188-191：七彩流星拖尾24段流星10段黑色作为间隔
192-195：七彩流星拖尾32段流星4段黑色作为间隔
196-199：七彩波浪16段波浪8段黑色作为间隔
200-203：七彩波浪24段波浪4段黑色作为间隔
204-207：七彩波浪32段波浪4段黑色作为间隔
208-211：七彩跑间隔10段的1段七彩跑
212-215：七彩跑间隔16段的1段七彩跑
216-219：七彩跑间隔32段的1段七彩跑
220-223：七彩跑间隔32段的2段七彩跑
224-227：七彩跳变
228-231：幻彩渐变跑动24级
232-235：幻彩渐变跑动32级
236-239：幻彩渐变跑动48级
240-243：单色128段内填充
244-247：单色255段内填充
248-251：小密度繁星
252-255：大密度繁星
2
速度
0-127:正方向速度从****到1
128:灯带停止跑动
129~255：反方向速度从1到****
3
亮度
灯的总亮度
4
红色
前景通道1红
5
绿色
前景通道2绿
6
蓝色
前景通道3蓝
7
闪烁
闪烁0：不闪烁；1-255：闪烁的速度由慢到快
后续根据市场合作伙伴需求做了一些升级：
2026-05-20----------------------------
增加了DMX512转SPI的功能，网口接DMX512信号后，会显示d001的DMX地址码，按MODE模式按键可以调d001或者A001模式，d001还是和以前做的一样，播放内置的一些效果，A001模式为DMX512转SPI，网口输入的DMX512信号512字节通过控制器转换后通过端口DAT和GND输出2811 1903 16703等芯片的170个点的数据输出。
