产品名称： |
36路楼梯感应控制器 |
|
产品尺寸： |
外形尺寸 L200*W125*H26（mm） |
|
产品说明： |

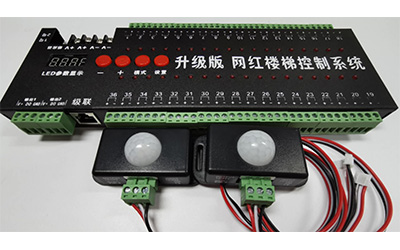

36路楼梯踏步+2路流水双向感应控制器说明
36路感应多功能LED控制器需求是十分多样化的，只有一些基本的功能和效果程序集成在控制器里，如果需要其他功能和效果需要定制，控制器带有2路感应接口输入，可以接市场上通用的大部分感应器，例如PIR人体感应模块，电容式感应模块，振动感应模块，红外对管感应模块，接近式感应模块等，控制系统可以驱动2类LED灯，一种是支持通用SPI单线芯片的幻彩灯，例如一般LED厂家都生产的1903,1909，1912，1812,2811,16703，2813等芯片的全彩点光源、外露灯、幻彩灯条、幻彩灯带，控制系统左下角的DO1,GND,DO2,GND带有2路并联输出端子，可接楼梯灯左右两侧的灯条；另外一种输出是36路楼梯踏板上使用的单色灯条，灯条数量可以调节，如果超过36级台阶还可以通过级联口增加放大器来增加楼梯灯数量。控制器通过按键来进来各项参数设置。具体参数通过4位数码管显示出来。
----------------------------------------------------------------------------------------
台阶踏步： DC5V-24V低压单色灯具
总功率: 接5v灯具时<350
接12v灯具时<700w
接24v灯具时<1400w
----------------------------------------------------------------------------------------
两侧流水： 支持通用SPI单线芯片的幻彩灯，例如1903,1909，1912，1812,2811,16703，2813等芯片灯带。
总像素点：<=800
LED感应控制器自带双感应模块，支持兼容本公司的多种感应模块（即感应头），感应模块可选：
1.PIR热释人体红外感应模块，
2.红外对射感应模块，
----------------------------------------------------------------------------------------
以下描述中的“X”代表数字
控制器面板有4个按键和1个4位数码管显示屏，开机初始状态，数码管显示XX-L，左边两位XX代表两侧流水灯的跑动速度，可以直接按“-”、 “+”键调整灯条流水速度，01-99，01最快，99最慢。
通过按键调节参数方法：在初始XX-L显示的状态下按右边设置按键进入设置参数状态，调节状态数值按左边2个按键- +，进入下一步菜单调节状态按设置键，显示的状态列表分别为：
设置键下，一共有8个选择，前3个设置项分别用来设置流水灯带的长度，亮灯颜色以及速度；后3个设置项则用来设置台阶踏步灯的台阶数，效果以及速度；第7个设置项是对亮灯的延时时间长短进行设置，第8个设置项此处无作用，具体设置参数如下:
----------------------------------------------------------------------------------------
流水灯带各项参数设置：
1，按下设置进入LXXX，XXX代表幻彩灯的总像素点数（即长度），通过-、+调节，数字越大，所带流水灯条越长，目前最长可以800个像素点（比如一米60灯3灯一剪的灯条，最长可以带40米）；
2，灯条长度设置好后，按设置键进入LPXX，设置楼梯两侧幻彩灯的节目效果，目前一共有8个节目，通过-、+键调节，节目列表如下：
★ LP01-LP07单点单色推移（流水），01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP08为七色颜色循环；
3，流水灯效果设置好后，接着按设置进入LHXX，调节灯光跑动的速度，01-99，01最快，99最慢。
----------------------------------------------------------------------------------------
台阶踏步灯各项参数设置：
4，按设置键进入FXXX，XXX表示台阶数量，通过“+”、“-”键设置，请根据实际台阶数设置，最大800级楼梯（通过级联口增加级联台阶放大器增加带动的楼梯灯条数量）；
5，按设置键进入FPXX，踏步灯亮灯效果选择，感应后2种效果：
★FP01推移效果（楼梯灯逐级点亮）
★FP02整体点亮
6，按设置键进入FHXX，此时可设置楼梯灯逐级亮灭的速度，01-99，01最快，99最慢。
----------------------------------------------------------------------------------------
其他参数设置：
7，按设置键进入EXXX时，001-999范围可调，通过“+”、“-”键来调节人走过后点亮停留延时时间，延时时间一到，两侧流水灯和楼梯踏步灯逐级灭掉（E001时，延时时间最短，E999时最长，最长可以450秒左右）
8，按设置键进入AAXX，00-99，复杂异形灯光效果播放时间，00最短，99播放时间最长，时间一到即恢复默认效果（网口加接DMX控台控制器，可自由编程异形灯光效果）
各个参数设置好以后，最后按一次设置键，数显屏会恢复到XX-L，这时自动保存所有参数设置值到控制系统里，下次启动控制器会按新设置的参数工作。
----------------------------------------------------------------------------------------
可以自行调节好流水灯速度以及踏步灯速度，以达到2种灯亮灯的位置基本同步，具体公式如下：
流水灯带总点数 乘以 流水灯带速度 = 台阶数 乘以 踏步灯速度
比如：流水灯100点，流水速度3级，台阶数为30级，那么踏步灯速度应调节为100*3/30，10级速度为佳。
在36路多功能感应控制器上，各感应头可以组合使用。
感应控制器按键显示操作说明（*代表数字）
设置按键切换 **-L：初始状态 F***：台阶灯条数（台阶数），速度+ -调节
L***：流水长度（点数），速度+ -调节 FP**：台阶灯效果切换，速度+ -调节
LP**：流水颜色切换，速度+ -调节 FH**：台阶灯跑速度，速度+ -调节
LH**：流水灯跑动速度，速度+ -调节 E***：灯光全部亮后整体延时调节，速度+ -调节
流水灯节目效果列表：
按设置键进入LPXX，设置楼梯两侧幻彩灯的节目效果，目前一共有56个节目，通过-、+键调节：
★ LP01-LP07单点单色推移（流水），01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP08为节目01-07七种颜色循环（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP09-LP15单色流星长拖尾，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP16为节目09-15七种颜色循环拖尾（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP17-LP23单色流星短拖尾，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP24为节目17-23七种颜色循环拖尾跑马（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP25-LP31带暗亮底色的单点单色推移（流水），无感应时暗亮底色常亮，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP32为节目25-31七种颜色循环（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP33-LP39为整体单色渐亮渐灭，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP40为节目33-39七种颜色循环（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP41-LP47为感应到整体全亮，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP48为节目41-47七种颜色循环（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
★ LP49-LP55为感应到带暗亮底色的单点单色推移（流水），无感应时恢复黑灯，01白02红03绿04蓝05黄06紫07青，因不同厂家灯带通道顺序不同，颜色顺序也存在差异，以实际顺序为准；
★ LP56为节目49-55七种颜色循环（该模式下，每次感应走灯颜色都不同）；
----------------------------------------------------------------------------------------
(流水灯节目01-08 节目25-32 节目49-56都是单点推移效果，区别在于有无暗亮底色)
----------------------------------------------------------------------------------------
台阶踏步灯节目效果列表：
按设置键进入FPXX，踏步灯亮灯效果选择，感应后7种效果：
★FP01 推移效果（楼梯灯逐级点亮）
★FP02 流星长拖尾
★FP03 流星短拖尾
★FP04 带暗亮底色的推移效果（默认暗亮底色）
★FP05 整体渐亮渐灭
★FP06 整体点亮，默认恢复黑灯
★FP07 带暗亮底色的单色推移效果（默认恢复黑灯）
----------------------------------------------------------------------------------------
台阶灯节目FP01 对应 流水灯节目LP01-LP08 台阶灯节目FP02 对应 流水灯节目LP09-LP16
台阶灯节目FP03 对应 流水灯节目LP17-LP24 台阶灯节目FP04 对应 流水灯节目LP25-LP32
台阶灯节目FP05 对应 流水灯节目LP33-LP40 台阶灯节目FP06 对应 流水灯节目LP41-LP48
台阶灯节目FP07 对应 流水灯节目LP49-LP55
